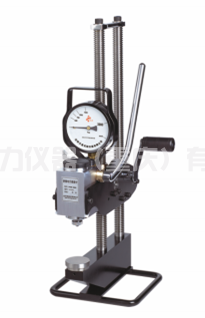

液壓式布氏硬度計PHB-3000

儀器原理

液壓式布氏硬度計的第一代產品。采用液壓原理 ， 手動操作產生3000 kgf試驗力 。核心部件是一個小型液壓系統 ，液壓系統中有一個控制閥 ，用 于控制試驗力 ，每當試驗力達到3000 kgf時 ，控制閥打開 ，壓力下降 。按照 美國標準ASTM E110的規定 ，要重復施加試驗力 ，讓壓力表指針3~4次達到 3000 kgf數值 ， 以此等效布氏硬度試驗方法中保持試驗力10~ 15秒的效果。

儀器特點

現場測試   可以在車間使用 ,  操作簡單 ,  攜帶方便 ,  可現場測試大型工件本體硬度 ，可用于逐件檢測。

可靠性高   按照布氏硬度試驗原理測試 ,  與臺式布氏硬度計原理相同 ,  可真實反映材料或工件的力學性能。

精度高        測試精度符合GB、  ASTM等相關標準的規定 ,   與臺式機相同 。

應用面廣   只要可以?shī)A上儀器 ,  任何形狀 、 任意大小的工件都可測試 。

量程寬      可選擇多種試驗力 、 多種球壓頭 ,   量程較寬 ,  可測試各種常見金屬材料。

應用說明

用于現場測試鋼材 、有色金屬 、鑄件 、鍛件 及半成品熱處理工件。

可用于臺式機無法測試的各種大中型工件 ， 在制造業的廣泛領域可代替精度和可靠性不 高的里氏硬度計。

得到的布氏硬度壓痕 ， 可以利用布氏壓痕自 動測量系統直接讀取硬度值。

主要技術參數

試驗力            3000 kgf（1000 kgf、750 kgf、500 kgf可選 ）

壓頭                10 mm碳化鎢合金球（5 mm可選 ）

測試范圍         16 ~650 HBW

開口尺寸        高350 mm×喉深100 mm（高500 mm可選）

示值誤差        符合GB/T231 .2、ASTM E10

示值重復性     符合GB/T231 .2、ASTM E10

外形尺寸        高570 mm × 寬230 mm × 深280 mm

重量               13.8 kg

標準配置

主機

加力手柄

布氏硬度塊

砧座（ 平面、V型 、點式 ） 20倍讀數顯微鏡

10 mm備用碳化鎢合金球

可選附件

布氏硬度塊（ 中值 、低值 ）

碳化鎢合金球（5 mm、10 mm）

維修備件（ 液壓油 、油囊、O型環等 ） 維修工具

布氏壓痕自動測量系統 充電式角磨機
