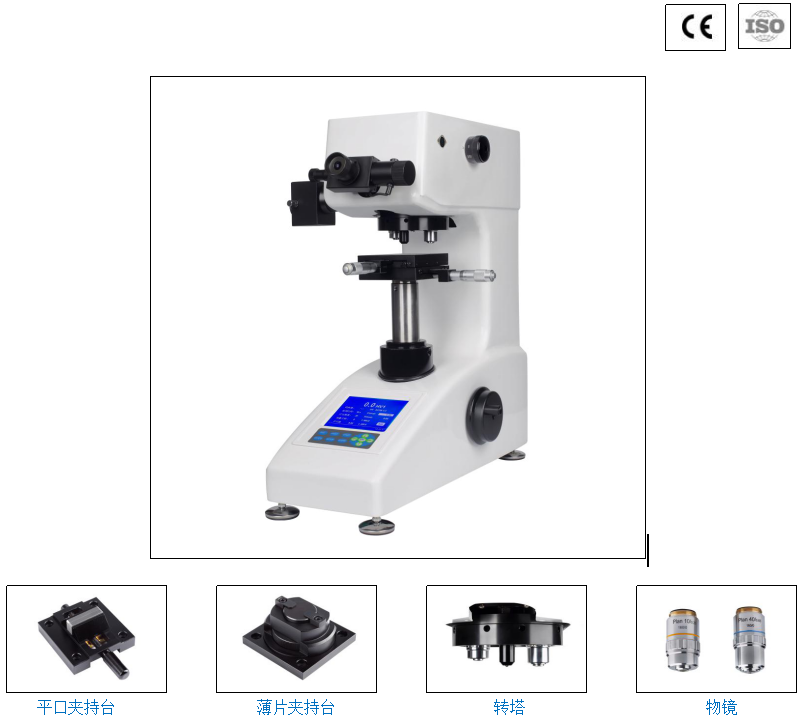

手搖大屏數顯顯微硬度計YHVS-1000
概述
5.1吋大屏LCD顯示，菜單式結構，操作簡便，高清光學系統，光源亮度可以20級調節，帶硬度值轉換功能，硬度上下公差判斷，對角線長度D1和D2編碼器輸入，減少人為讀數誤差；定位準確。一體化鑄鋁機身，不變形不移位，砝碼加載結構，性能穩定，測量精度高，重復性好。
主要功能
5.1吋大屏LCD顯示，菜單式結構，操作簡便;
● 高清光學系統，光源亮度可以20級調節;
● 帶硬度值轉換功能，硬度上下公差判斷;
● 對角線長度D1和D2編碼器輸入，減少人為讀數誤差;
● 定位準確;
● 測試結果和數據處理，可通過打印機輸出。
應用范圍
適合于測試金屬結構、金屬學和金相學研究、包括微小的零件、薄板、金屬箔、電線、薄硬化層和電鍍層表面覆層、淬火硬化層、氮化層、鋼、有色金屬、陶瓷、合金、熱處理、碳化、厚度可薄至3μm的特微小和較很薄形零件、進行硬化層深度測量等。
維氏試驗原理

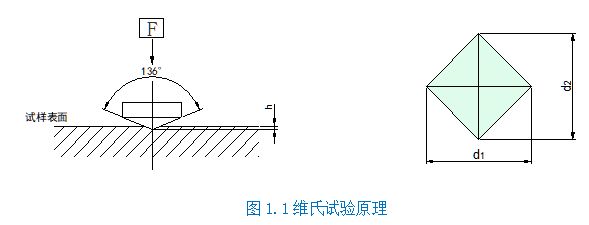

維氏硬度試驗是用136°正菱形金剛石壓頭,以規定試驗力（F）壓入被測試物體的表面，經規定的保持試驗力時間后，卸除試驗力，用測微目鏡測量試件表面的壓痕對角線，計算壓痕的錐形表面積所承受的平均壓力（N/mm2），即維氏硬度值。（詳見圖1.1）。
技術數據
型號 | YHVS-1000 |
試驗力gf | 10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N) |
最小測量單位 | 0.03125μm |
測量范圍 | 0-3000HV |
測量精度 | 適合或高于GB/T4340.2 （見附表一） |
總放大倍數 | 100X（觀察,）400X（測量） |
加荷方式 | 自動（加荷、保荷、卸荷） |
數據輸出 | LCD顯示讀出 |
保荷時間 | 5-60秒可調 |
儀器尺寸（長×寬×高） | 405×290×480mm |
儀器重量 | 約40Kg |
試件最大高度 | 90mm |
壓頭中心到內壁距離 | 120mm |
打印機 | 內置熱敏打印機 |
轉換標尺 | HRA、HRB、HRC、HRD、HRE、HRG、HRF、HRK、HV、HK、HBS、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T |
電源 | AC220V±5%，50~60Hz |
執行標準 | GB/T4340.1 GB/T4340.2 IS06507-2 ASTM_E384 JJG151檢定規程 |
X-Y試臺 | 尺寸:100×100 mm 最大移動: 25×25mm 最小位移數：0.01mm |
選配件 | CCD攝像測量系統、努氏壓頭、細絲夾持臺 |
附表一
硬度 符號 | 最大誤差 表示為標準塊規定硬度值的百分比 | ||||||||||||
硬度，HV | |||||||||||||
50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | |
HV0.01 | |||||||||||||
HV0.025 | 8 | 10 | |||||||||||
HV0.05 | 6 | 8 | 9 | 10 | |||||||||
HV0.1 | 5 | 6 | 7 | 8 | 8 | 9 | 10 | 10 | 11 | ||||
HV0.2 | 4 | 6 | 8 | 9 | 10 | 11 | 11 | 12 | |||||
HV0.3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 10 | |||||
HV0.5 | 3 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | |||||
HV1 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | |||||
注： 1.當壓痕對角線小于0.020mm時，表中不給出誤差值。 2.對于中間值，其最大允許誤差可由內插法求得。 3.表中值是以0.001mm或壓痕對角線平均值的2%為最大誤差給出的，以較大者為準。
| |||||||||||||
表中內容摘于GB/T4340.2。 | |||||||||||||

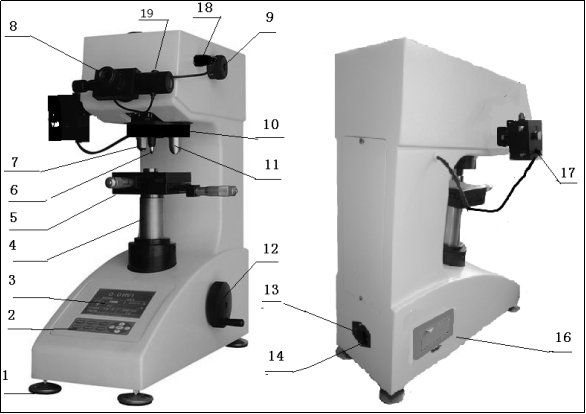

硬度計主機外形
硬度計主機外形
1.水平螺釘 | 2操作按鍵 | 3.顯示屏 | 4.升降螺桿 | 5. 十字試臺 |
6. 壓頭 | 7. 10X物鏡 | 8測微目鏡 | 9. 變換手輪 | 10. 轉塔 |
11. 40X物鏡 | 12. 調焦手輪 | 13. 電源開關 | 14. 電源插座 | 15. |
16. 打印機 | 17.燈室 | 18．編碼器接頭 | 19. 測量按鈕 |

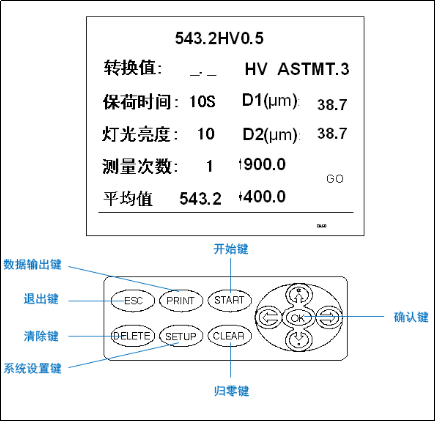

面板鍵功能介紹
操作面板

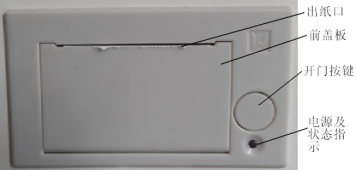

打印機
硬度計機身上配有一臺熱敏打印機。
打印機外形結構
當硬度計的電源打開時，電源指示燈將被點亮；缺紙指示燈點閃爍時，打印紙已用完，請予更換。
更換打印紙：
打印紙規格熱敏紙卷，紙寬 57.5±0.5 mm
內裝紙卷，外徑小于 φ35 mm，
紙厚 0.065 mm，紙質 53-64 g/m2
硬度計的使用

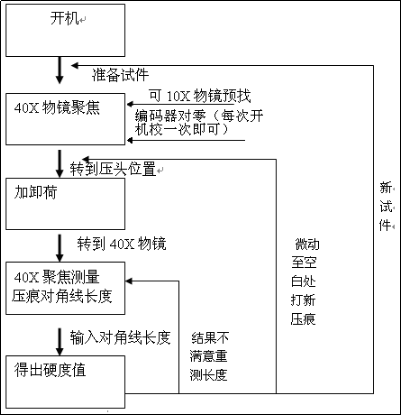

硬度計測量硬度的工作過程

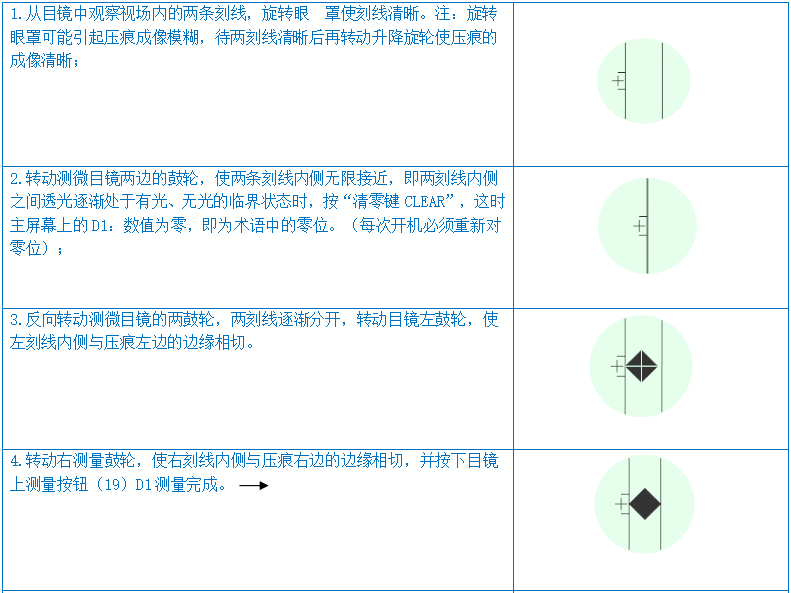

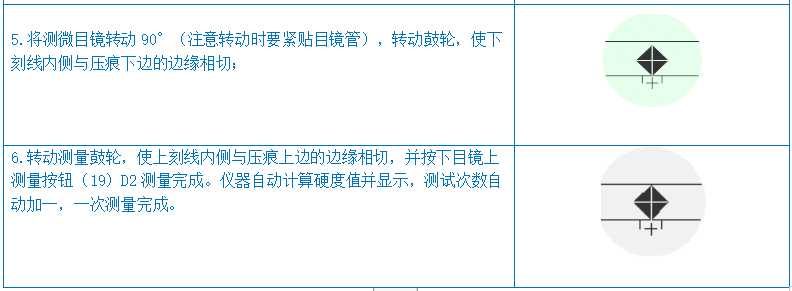

壓痕的具體測量方法
硬度計符合標準
GB/T4340.1-1999 GB/T 4340.1-1999 金屬維氏硬度試驗 第1部分：試驗方法
GB/T4340.2-1999 GB/T 4340.2-1999 金屬維氏硬度試驗 第2部分：硬度計的檢驗
ISO 6507-2:2018《金屬材料 維氏硬度試驗 第2部分：硬度計的檢驗與校準》國際標準
ASTM E384-17 材料的努氏和維氏硬度標準試驗方法
JJG151 - 金屬維氏硬度計檢定規程
標準配置
名稱 | 數量 | 名稱 | 數量 |
儀器主機 | 1臺 | 物鏡40x、10x， | 各1只 |
維氏壓頭 | 1只 | 砝碼 | 6只 |
十字工作臺 | 1個 | 砝碼桿 | 1個 |
薄片夾持臺 | 1個 | 外接電源線 | 1根 |
平口夾持臺 | 1個 | 10x數字式測微目鏡 | 1只 |
水平儀 | 1個 | 顯微維氏硬度塊（HV1、HV0.2） | 各一塊 |
