概述
采用8位單片機為控制核心，通過交流電過零信號與電流調節開關信號的精確采集，實現磁化電流的連續調節。具有退磁功能，選擇退磁模式按動觸發按鈕儀器啟動退磁功能。單片機程序終身免費升級。適配A型，D型，E型，O型探頭。
儀器體積小，重量輕，提升力大，活關節可調，適用于平焊縫、角焊縫、壓力容器、管道及形狀復雜零部件的探傷。儀器輸出為低電壓，對不允許高電壓進入設備內探傷的場合更為適合。
適用于航天、航空、鐵道、汽車、船舶、壓力容器、機械等行業。
該設備有四種探頭：（隨機只配A型探頭）
1. 電磁軛探頭：配有活關節，可以對平面、曲面工件進行探傷。
電磁軛磁極間距：0—250mm。
2. 馬蹄探頭：可以對各種角焊縫，大型工件的內外角進行局部探傷。
馬蹄式磁極間距：0-160mm。
規格參數
項目 | YSMT601-T |
輸入電壓 | AC 220V ± 10%V |
輸出電壓 | AC 36V |
輸出電流 | ＞10A |
提升力 | A型探頭AC≥44N（4.5kg），DC≥177N（18.1 kg）； D型探頭AC≥44N（4.5kg），DC≥177N（18.1 kg）； E型探頭AC≥118N（12 kg) |
暫載率 | 50% |
探傷靈敏度 | A型1＃試片顯示清晰 |
顯示方式 | 數字顯示屏 |
主機外形尺寸 | 230×160×120mm（長×高×寬） |
重量 | 5㎏ |
磁化極距 | A型探頭，為0～200mm，可調； D型探頭，固定式為150mm，帶活關節時0～240mm,可調； E型探頭兩相鄰探頭鐵芯中心距為95×100mm； O型探頭內徑為φ150mm |
交流磁化 | 支持 |
交流退磁 | 支持 |
電流調節 | 支持 |
設備成套性
主機 | 1臺 |
電磁軛 | 1只 |
電源線 | 1根 |
電纜線 | 1根 |
裝箱單 | 1份 |
說明書 | 1份 |

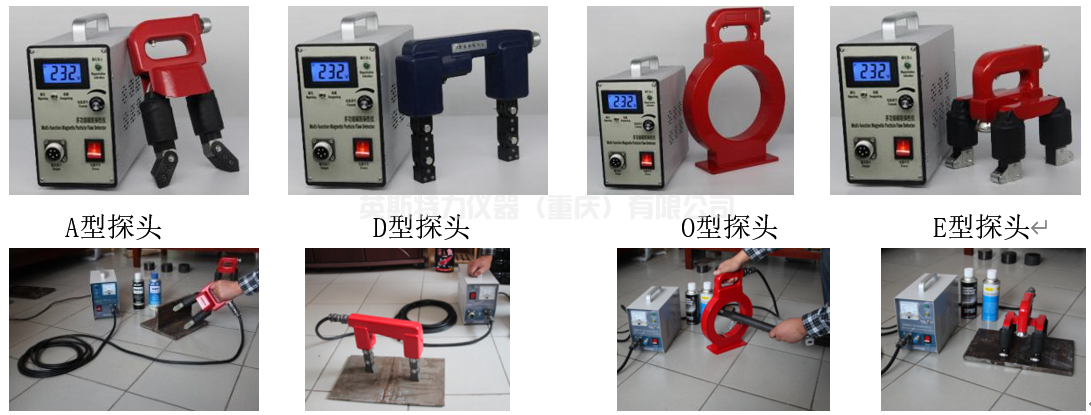

便攜式多用磁粉探傷儀選配探頭
A型探頭：電磁軛探頭，磁化強度大。極距：0～200mm可調，提升力：AC≥4.5kg，DC≥18.1kg。探頭具有導磁高、磁化強度大等特點。
E型探頭：交叉磁軛探頭或旋轉磁場探頭，可一次全方位復合磁化探傷，極距：兩相鄰探頭鐵芯中心距為95×100mm，提升力：AC≥12kg。探頭速度快、檢測質量高。探頭能產生旋轉磁場，對各種直焊縫、環焊縫、對接焊縫及幾何形狀大的平面、曲面，進行一次全方位探傷。
D型探頭：馬蹄磁軛角焊縫探頭，活動關節磁頭；對異形面、形狀復雜工件探傷尤其適用。極距：固定式為150mm，帶活關節時0～240mm,可調；提升力：AC≥4.5kg，DC≥18.1kg。探頭采用活關節可自由調節使用范圍廣
O型探頭：環形探頭，內徑：150mm，中心磁場≥180Oe。配備一臺環形探傷儀，它是采用線圈通電時產生強磁場的原理設計的，適用于軸棒類、管道類、螺栓類等復雜工件的分段探傷或退磁。

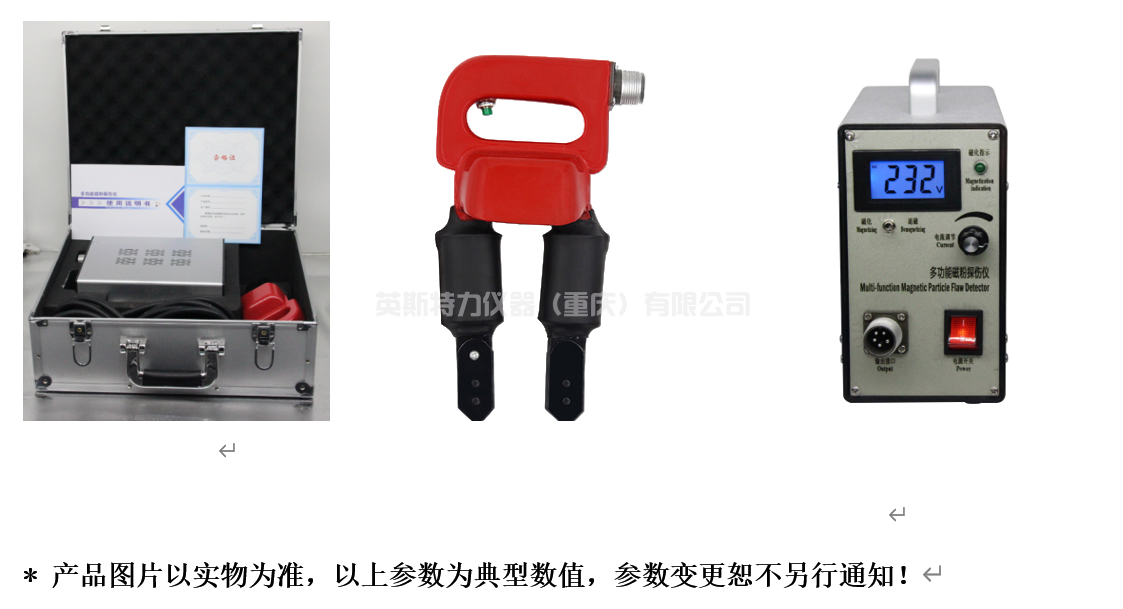

產品展示
