鋼軌探傷儀季度檢測標準和方法

季檢：由工務段探傷生產機構負責實施并檢驗。每季度進行一次。逐臺對儀器和探頭主要技術指標進行測試和調整。對機架（包括探頭架和翻板等）進行保養和整修。檢測數據記錄保存。

探傷儀性能檢測內容：

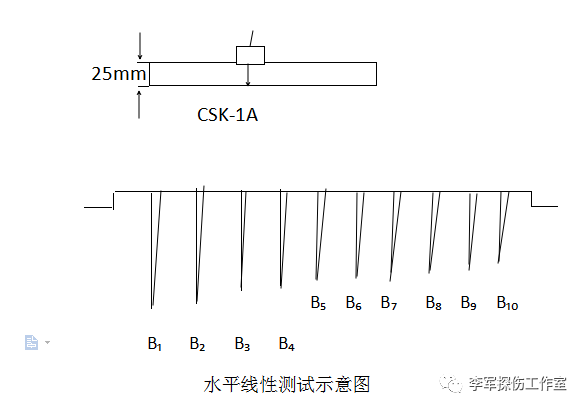

一、水平線性測試：

1、將探傷儀測量通道0°探頭與儀器連接。（有無保護膜不限）

2、探頭置于CSK-1A試塊厚度25mm底面，調節衰減器得10次底面回波，分別讀出B?、B?、B?、B?、B?、B?、B?、B?、B??底波高為滿幅度50%時，波前沿所對應的熒光屏刻度讀數L?、L?、L?、L?、L?、L?、L?、L?、L??（設儀器滿刻度為10）。

3、將L?、L?、L?、L?、L??值代入公式進行探傷儀水平線性誤差（?L）計算：B=L??-L?

          d?=L?+B/4‐L?

          d?=L?+2·B/4‐L?

          d?=L?+3·B/4‐L?

      ?L=|d_max|/B×100%

4、質量標準

母材探傷儀?L≤2%為合格。

通用/焊縫探傷?L≤2%為合格。

測試結果誤差：≤±1%。

二、垂直線性測試：

1、探傷儀的抑制置“0”或最小，衰減器至少有20dB余量。

2、將0°探頭置于CSK-1A試塊厚度100mm底面的反射波為基準波，調節增益，使基準波幅度為100%（相對測量通道的基線）。

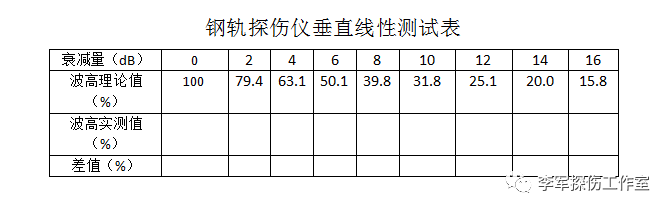

3、調節衰減器依次記下每衰減2dB后基準波高的百分數，填入鋼軌探傷儀垂直線性測試表，直至衰減16dB為止。

4、計算實測值與理論值的差值（實測值‐理論值），取最大正差值d?和最大負差值dˉ的絕對值之和，即為測量通道的垂直線性誤差。

Δd=|d?|+|dˉ|（%）

 5、質量標準

母材探傷儀Δd≤15%為合格

通用/焊縫探傷儀Δd≤8%為合格

測試結果誤差：≤±2%

三、動態范圍的測試

 儀器的動態范圍是指在增益調節不變時，探傷儀熒光屏上能分辨的最大與最小反射面積回波波高之比，即反射波高從100%到剛消失所需要的衰減量。

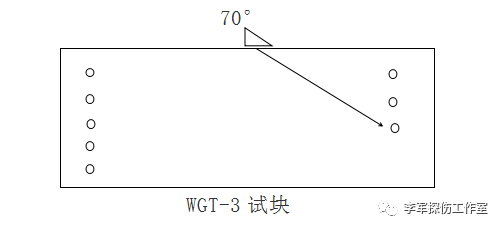

  1、探頭置于WGT-3試塊上，找出任意一基準反射體回波。

2、調節儀器“衰減器”，使基準反射體波高從100%降到2%。

分別記錄“抑制”大和“抑制”小時的衰減器調節量（dB值）

3、計算儀器“抑制”大（ΔW_大）和小（ΔW_小）的動態范圍：

ΔW_大=Wmax-Wmin（dB）

ΔW_小=Wmax-Wmin（dB）

4、質量標準

動態范圍（大）：2dB-6dB為合格。

動態范圍（小）：≥16dB為合格。

四、靈敏度余量的測試：

1、鋼軌探傷儀置于相應測試通道，“抑制”置“小”，儀器靈敏度置于最高狀態。

2、檢查儀器噪聲電平，若儀器噪聲電平超過10%，則調節衰減器或增益，使噪聲電平為10%，并記錄衰減器讀數S?。

3、鋼軌探傷儀探頭分別連接到儀器對應通道。

4、靈敏度余量測試方法

①、0°探頭以WGT-3試塊110mm底面，37°和70°探頭以WGT-3試塊深65mm處φ3mm橫孔作為基準。

②、探頭置于試塊中間，保證耦合良好，調節儀器衰減器，使各基準反射體波高80%，記錄此時衰減器讀數S?。

③、計算靈敏度余量S=S?‐S?

5、質量標準

0°探頭靈敏度余量≥36dB。

37°和70°探頭靈敏度余量≥40dB。

測試結果誤差：≤±2dB。

五、缺陷檢出能力

1、將鋼軌探傷儀放置GTS-60實物試塊上，“抑制”置“大”，“增益”置“大”。

2、探傷靈敏度調節:

①、0°探頭探測鋼軌試塊軌底，調節儀器對應通道“衰減器”和“增益”，使正常底波達到80%，然后增益8dB。

②、37°探頭探測標準螺孔，調節儀器對應通道“衰減器”和“增益”，使正常底波達到80%，然后增益16dB。

③、70°探頭探測軌頭斷面，調節對應通道“衰減器”和“增益”、使斷面波前雜波處于臨界狀態（剛冒雜波）。

3、質量標準

缺陷檢測能力測試：用上述靈敏度對鋼軌實物試塊上的模擬傷損進行探測，應能檢出GTS‐60試塊上除螺孔15°下裂紋以外的所有缺陷、并報警。

六、探頭相對靈敏度

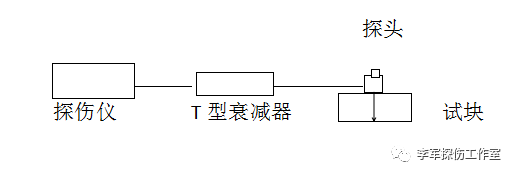

1、把T型衰減器的一端接探傷儀，另一端接探頭線。

2、連接被測探頭，并置于對比試塊DB-PZ8-2上，移動探頭使第一次底波最高，調節衰減器使底波幅度為垂直刻度的50%，記下此時衰減器的讀數S?。

3、換接上頻率與被測探頭相同的石英晶片固定試塊，調節衰減器，使第一次底波幅度為垂直刻度的50%，記下此時衰減器的讀數S?。

則探頭相對靈敏度dB：S=S?-S?

4、質量標準

縱波直探頭：≥55dB

橫波探頭：4MHz以上探頭≥60dB（R100圓弧面）

     2.5MHz探頭≥65dB（R100圓弧面）

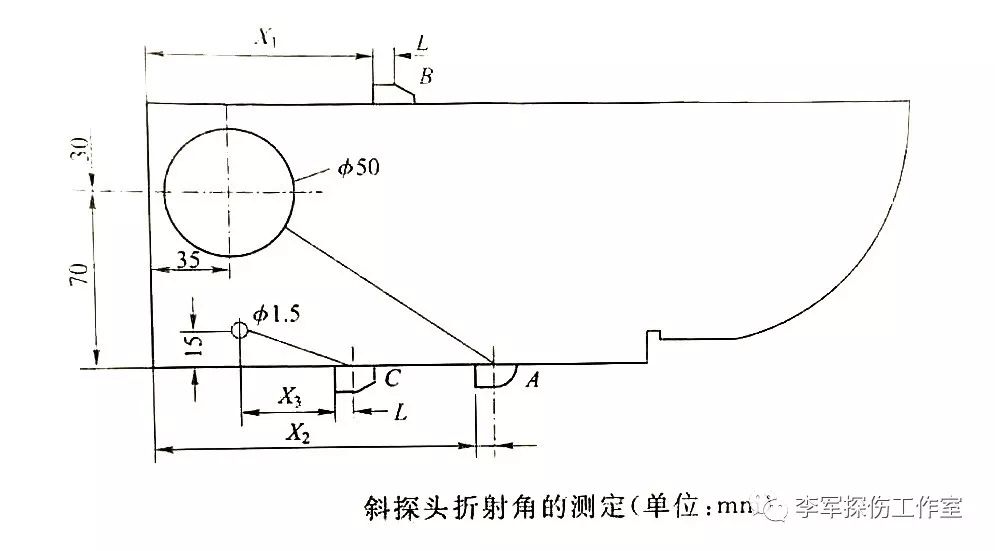

七、探頭折射角（或K值）的測試

1、鋼軌探傷儀斜探頭置于CSK-1A試塊上測試：

①折射角為35°～60°（K0.7～K1.73）的探頭置于試塊A位置。

②折射角為60°～75°（K1.73～K3.73）的探頭置于試塊B位置。

③折射角為75°～80°（K3.73～K5.67）的探頭置于試塊C位置。

2、前后移動探頭，調節儀器增益使橫通孔最高回波達80%。

4、折射角為60°～75°（K1.73～K3.73）的探頭測量值X₁代入公式：

   5、折射角為75°～80°（K3.73～K5.67）的探頭測量值X₃代入公式：

6、質量標準

   測試折射角結果誤差：≤±2°

八、探頭楔內回波
