金相檢測是通過觀察材料微觀結構、內部組織，進而通過組織結構或者缺陷來判斷材料的性能，可以說金相是熱處理的眼睛。
所以能夠對金相有一定了解能夠幫助我們更好的解決我們實際生產中的問題，讓理論和時間更好地融合在一起，對于生產實踐有著重要的指導作用。
1、脫碳層形成原因分析
脫碳現象是指鋼材料在進行加熱時表面的碳元素含量出現降低的現象。脫碳的實質就是鋼材料中C元素在高溫作用下與H元素或O元素發生反應生成CH4或CO。在脫碳過程中包括O元素向鋼材料內部的擴散以及C元素向鋼材料外面的擴散，因此只有在脫碳速率大于氧化速率時才能形成脫碳層。當鋼材料的氧化速率較大時，會發生不明顯的脫碳現象，脫碳層產生后將會被氧化形成氧化皮，但在氧化作用相對較弱的氛圍中，能夠形成較為明顯的深層脫碳層。
脫碳是鋼表層上碳的缺失，一般分為兩種類型：

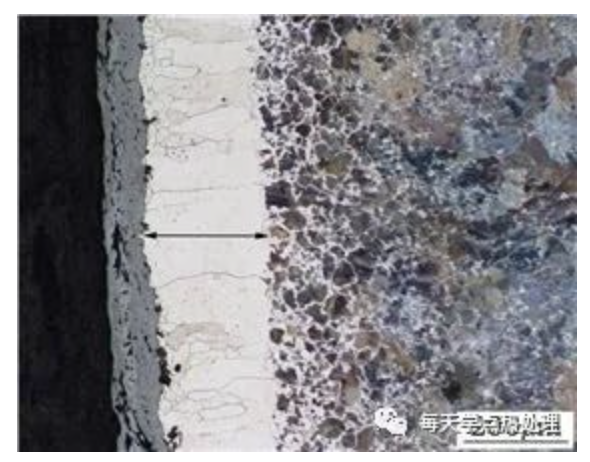

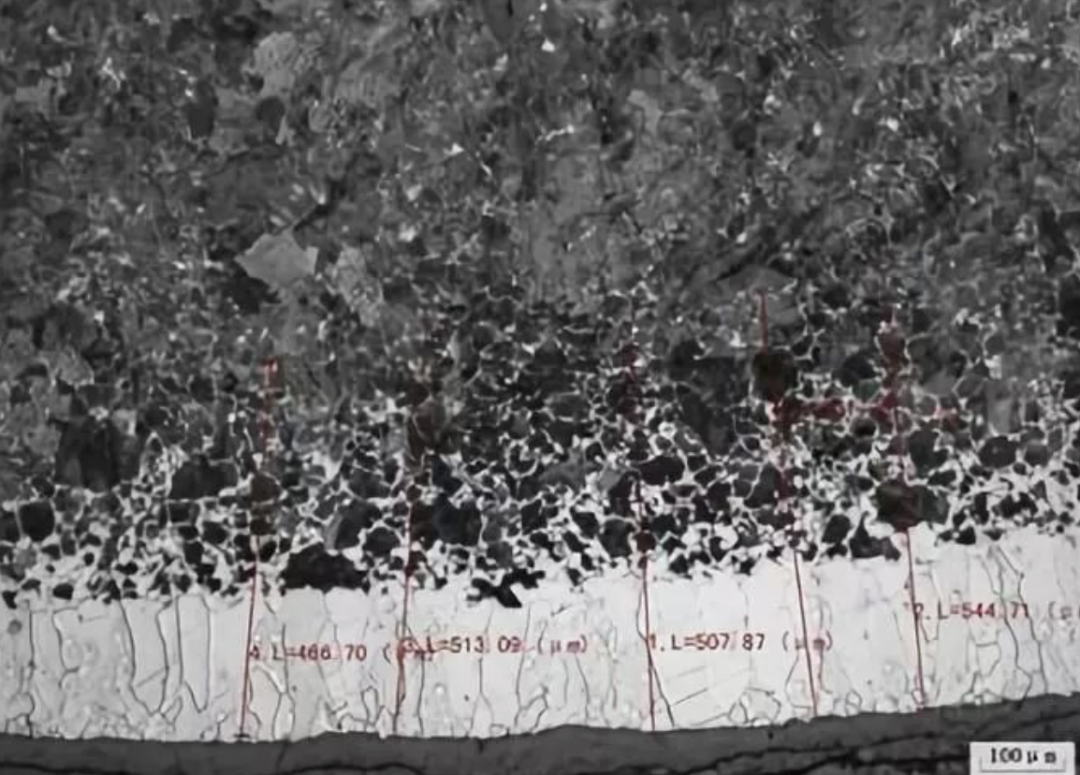

①部分脫碳（更正：此配圖為滲碳照片非脫碳金相組織）
②完全脫碳（鋼樣表層碳含量水平低于碳在鐵素體中最大溶解度）
（注：完全脫碳層只有鐵素體組織存在。）
對于絕大多數鋼材料而言，脫碳現象會導致鋼材料的性能變差，故將脫碳層看作鋼材料的一種缺陷，尤其是對于某些特種鋼(如工具鋼、軸承鋼、高速鋼等)而言，脫碳層更是嚴重地影響其性能。鋼材料表層中的C元素被氧化后將會形成脫碳層，體現在化學成分上脫碳層的碳元素含量比正常組織較低，體現在金相組織上脫碳層中的滲碳體(Fe3C)的數量比正常組織中少，體現在力學性能上脫碳層的強度和硬度比正常組織低。
2、 脫碳金相實例分析
2.1 脫碳金相圖

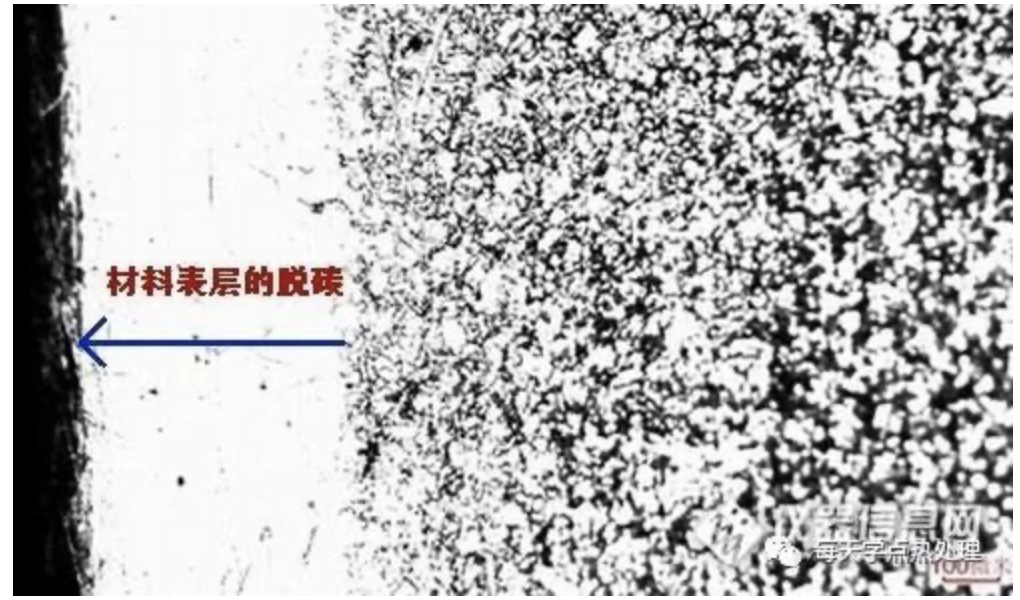

（圖中箭頭方向表示脫碳層）

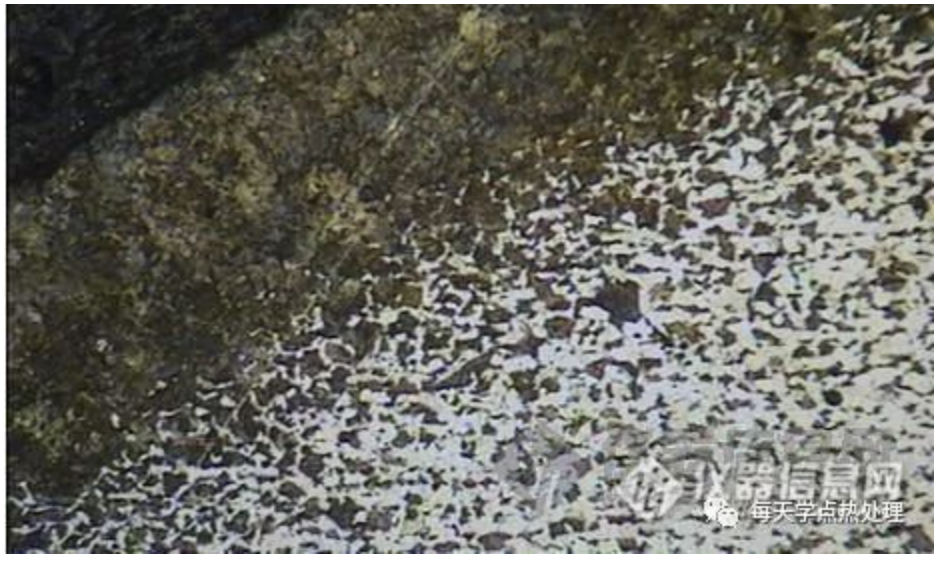

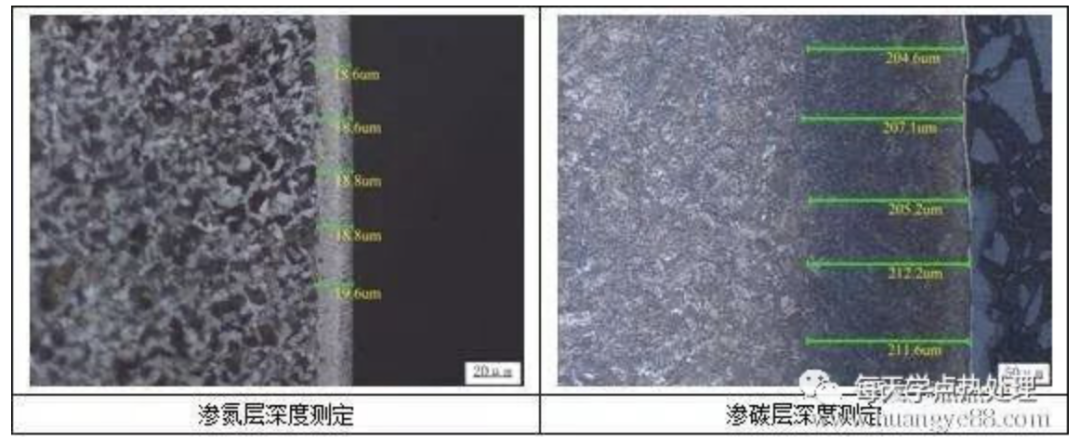

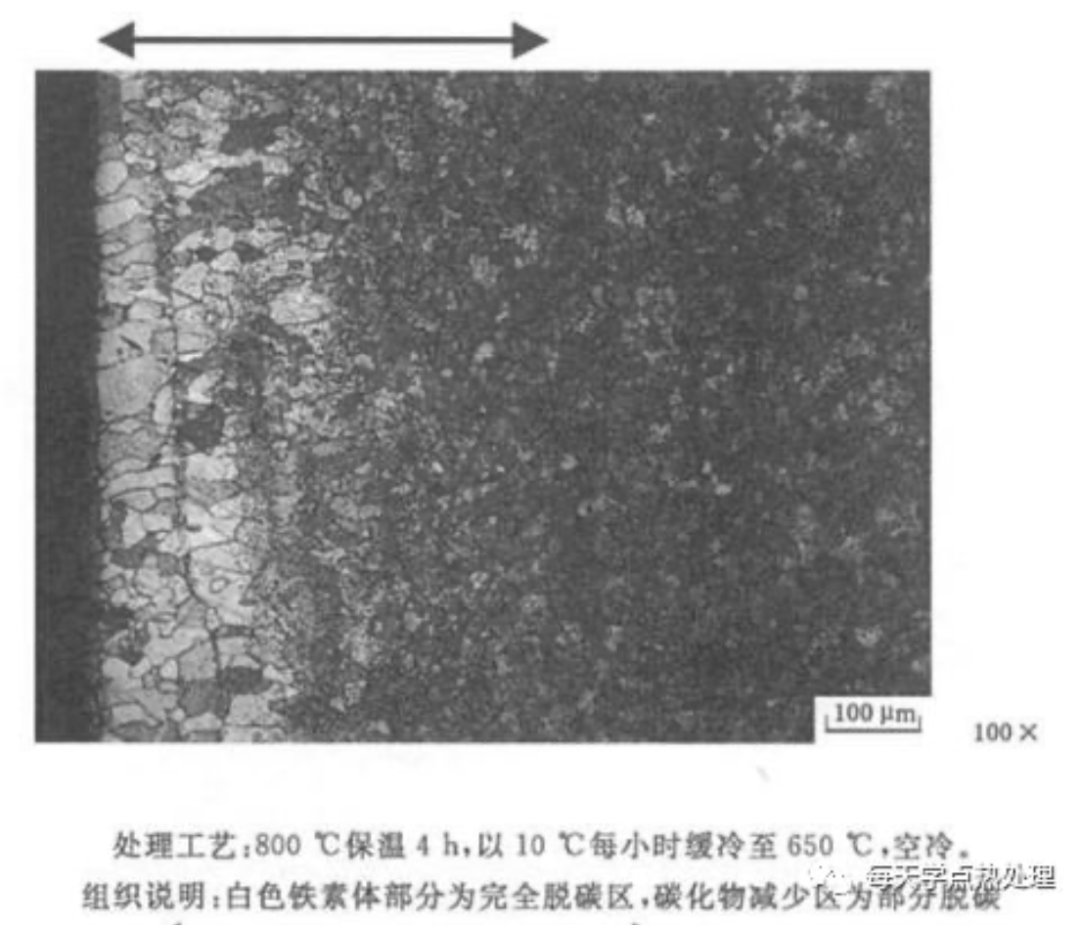

GCr15表面脫碳的金相圖
碳素鋼表面脫碳（100X）
60Si2MnA彈簧鋼表面脫碳

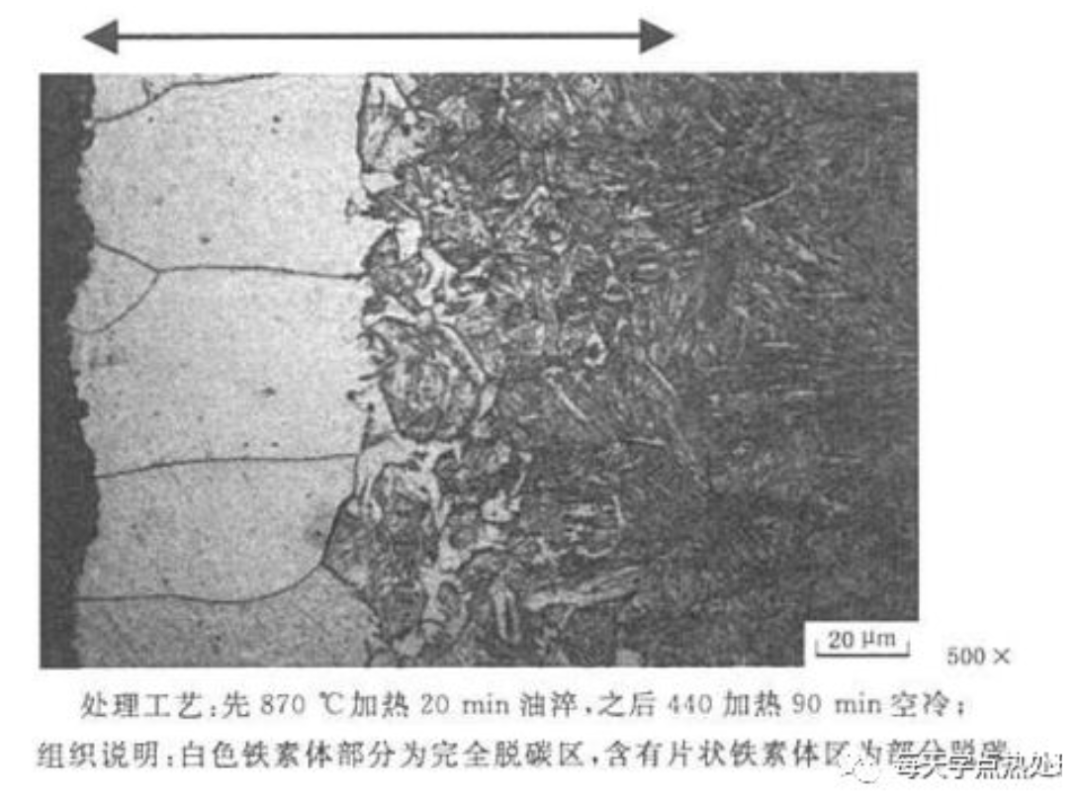

20MnTiB調質鋼表面脫碳
2.2 脫碳層的測定
測定方法的選擇及其準確度取決于產品的脫碳程度、顯微組織、含碳量以及部件的形狀。一般采用金相法、硬度法、化學或者光譜分析法測定碳含量的方法測定。具體詳情大家可以參照 ：GB T 224-2008 鋼的脫碳層深度測定法 標準。
下面我們就金相法進行分析。總脫碳層的測定——在中碳鋼、低合金鋼中是以鐵素體與其他組織組成的相對量變化來區分的。借助于測微目鏡或直接在顯微鏡毛玻璃屏上測量從表面到其組織和基體組織已無區別的那一點距離。對每一試樣，在深的均勻脫碳區一個視場內，應隨機進行幾次測量（至少需5次），以這些測量值的平均值作為總脫碳層深度；而對于工具鋼、軸承鋼、彈簧鋼是測量深處的脫碳層作為總脫碳層深度的。
全脫碳層的測定——全脫碳層是指試樣表面脫碳后得到的全鐵素體組織，因此，測量時應從表面測至有滲碳體或有珠光體出現的那一點，或測量產生全鐵素體組織的滲度為全脫碳層深度。

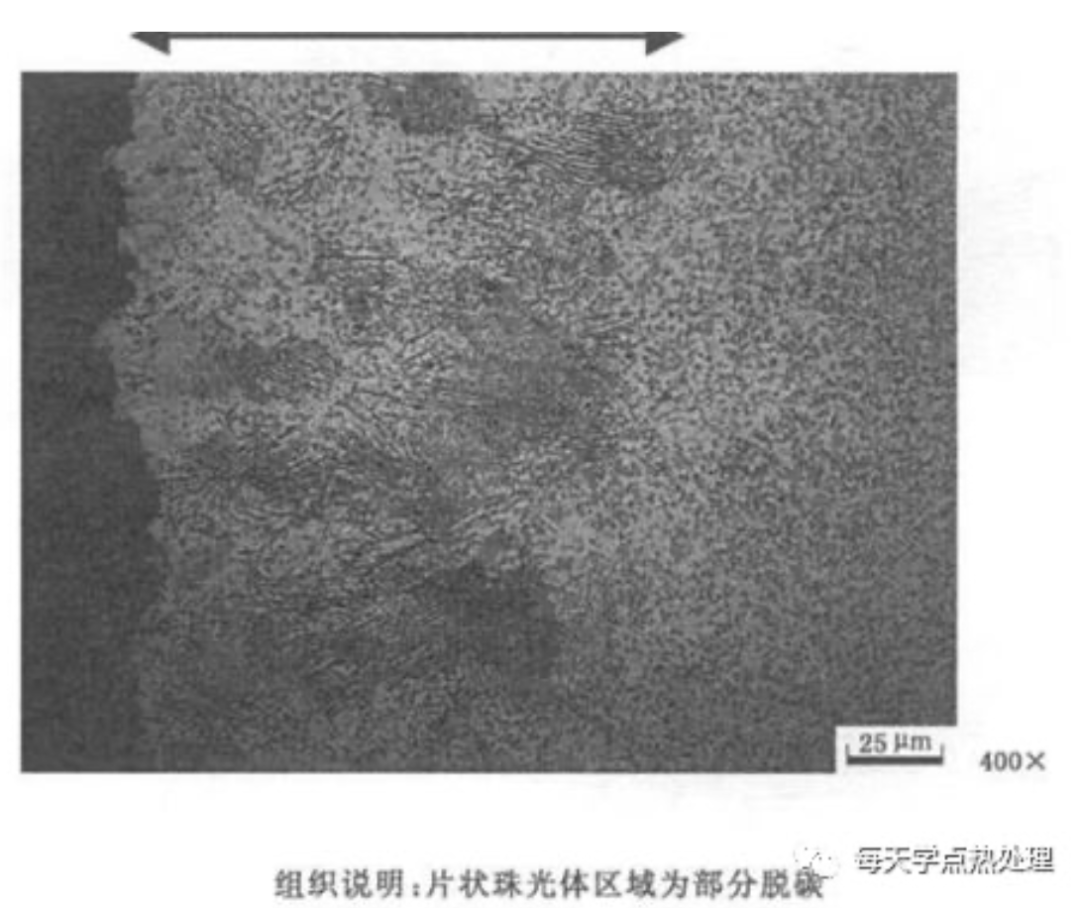

放大倍數的選擇取決于脫碳層深度，如果需方沒有特殊規定，通常采用的放大倍數為100倍。一般來說，具有近似平衡組織的鋼種脫碳層取決于珠光體的減少量（見下圖）。

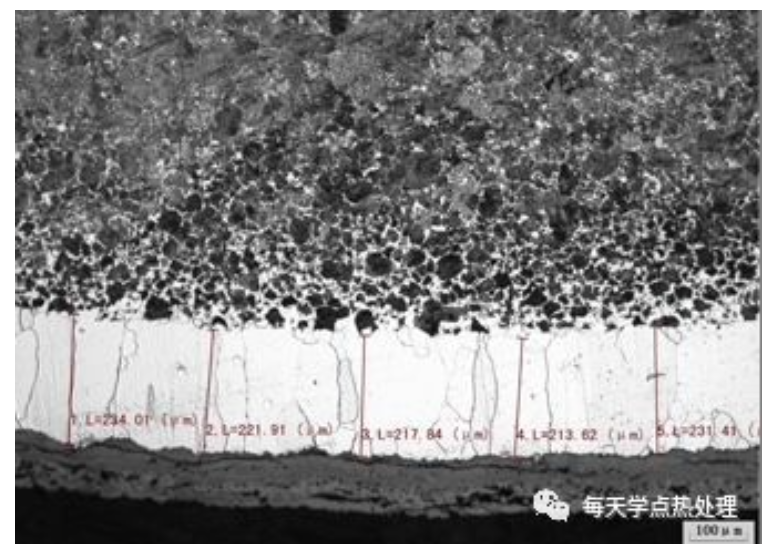

圖1 60Si2Mn彈簧鋼的全脫碳層深度100X

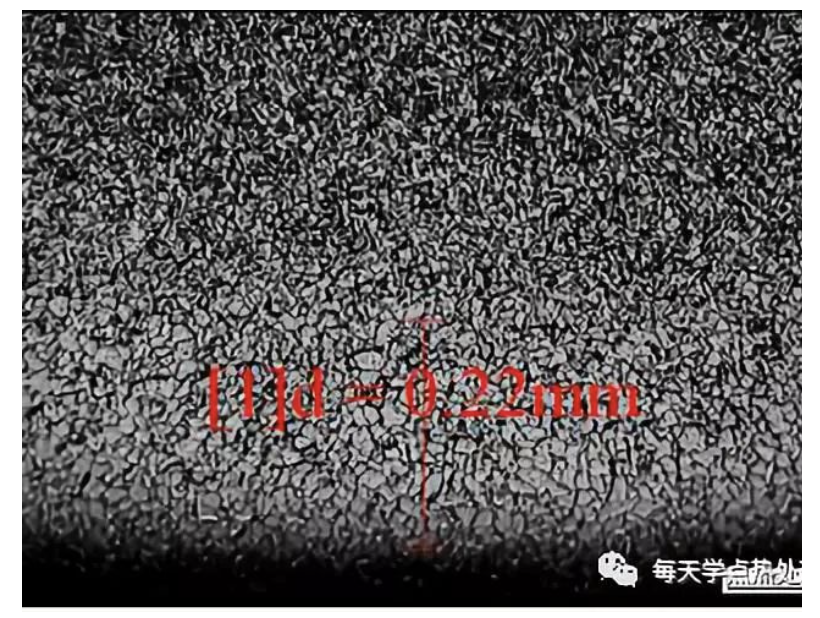

圖2 35#調質鋼的總脫碳層深度100X

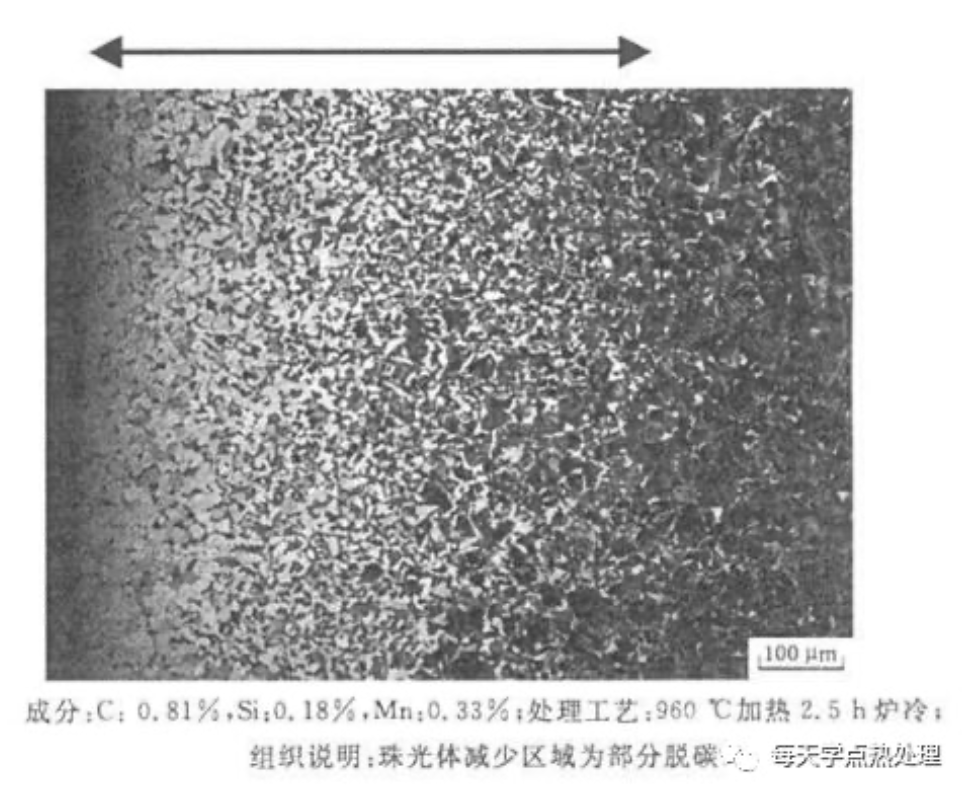

圖3 65Mn彈簧鋼的總脫碳層深度100X
從上圖我們可以直觀的看到氧化皮、完全脫碳層、部分脫碳層三部分區域。
3、脫碳層對工藝性能的影響
(1) 鋼材料的表面形成脫碳層以后，因鋼材料的表面與內部組織的差異以及其線膨脹系數的不同，在淬火過程中不同組織間的轉變和體積的變化會產生巨大的內應力，同時脫碳層的形成會導致鋼表層的強度下降，在進一步的機械加工過程中可能使零部件的表面產生裂紋缺陷。
(2) 對于需要進行淬火熱處理的鋼材料，表面形成脫碳層后使其含碳量下降，淬火后的馬氏體不能夠進行轉變或者不能全部發生轉變，導致鋼材料的硬度和強度達不到要求，在使用過程中容易出現接觸疲勞損壞現象。
(3) 鋼材料產生脫碳層以后導致其疲勞強度降低，加工生產的零部件在使用過程中會出現過早的疲勞損壞現象。
(4) 零部件表層形成的脫碳層(黑皮部分)未被加工，會導致零部件的性能降低；如果脫碳層的深度小于加工余量，在進行機械加工時可以完全被切削掉，不影響零部件的性能；如果脫碳層的深度大于加工余量，在進行機械加工時不能完全被切削掉(部分脫碳層被保留下來)，使零部件的性能下降。由于鍛造加工工藝不當，造成零件表面的脫碳層出現局部堆積現象，而且在進行加工過程中不能夠將產生的脫碳層完全切削掉，保留下來的脫碳層會導致零件的性能不均，嚴重時可導致零件的報廢。
4、防止脫碳的措施
(1) 零部件在進行加熱過程中，盡量降低加熱溫度和減少在高溫下的加熱時間，確定合理的加熱速率，縮短總的加熱時間。
(2) 設計具有特殊功用的加熱爐，嚴格控制加熱爐中的加熱氣氛，使爐中的氣體呈中性，具有保護作用。
(3) 在熱加工過程中，若因某些特殊原因而停止，應當將加熱爐溫度降低等待恢復加工生產，如果停止時間過長，必須將待加熱材料取出來或者隨加熱爐冷卻。
(4) 在冷變形加工過程中，應當盡量控制中間過程中的退火次數和降低退火溫度，必要時可進行軟化回火處理，以降低脫碳層的形成，退火和軟化回火等熱處理操作必須在保護介質中進行。
(5) 進行高溫加熱時，可在鋼材料的表面增加覆蓋物或者進行涂層保護，用來防止鋼材料的氧化和脫碳。
(6) 鋼材料進行加工時選擇正確的操作(如加大零部件的機械加工余量)，以保證產生的脫碳層能夠完全被切削掉。
客服1
