什么是硬度？
硬度是物質(zhì)變形程度或抗穿刺性的物理量度。 硬度可分為相對硬度和絕對硬度。 絕對硬度一般在科學(xué)界使用，在生產(chǎn)實踐中很少使用。 我們通常使用硬度系統(tǒng)作為相對硬度，常用的標記方法有以下幾種：Shore（也叫Shore，Shore，英文SHORE），Rockwell，Brinell。 本文介紹了用于測量橡膠、泡沫、塑料等硬度的肖氏硬度計。
什么是邵氏硬度？
邵氏硬度（Shore scleroscope risk），簡稱HS。 它是表示材料硬度的標準。 最早由英國人Albert F. Shore提出，在橡膠和塑料工業(yè)中應(yīng)用最為廣泛。
主要分為幾種型號：
邵氏A型：適用于測試中低硬度塑料、皮革、各類橡膠、聚酯、蠟等。
邵氏C型：適用于測試泡沫、海綿、鞋用微孔材料等。
邵氏D型：適用于測試硬質(zhì)橡膠、硬質(zhì)樹脂、玻璃、熱塑性塑料、印刷板、纖維等。
邵氏硬度測試的原理是什么？
邵氏硬度計采用具有一定形狀的鋼壓頭，在試驗力的作用下垂直壓入試樣表面。 當(dāng)壓頭表面與試樣表面完全貼合時，壓頭尖端相對于壓頭平面具有一定的相對性。 延伸長度L（即壓痕針進入待測物體的深度）用L值來表征肖氏硬度。L值越大，肖氏硬度越低，反之亦然 .
如何使用邵氏硬度計？
將試樣放在固體表面上，握住硬度計，壓頭距試樣邊緣至少12mm，將壓頭平穩(wěn)地壓在試樣上，將壓頭垂直壓入試樣，直至壓頭與試樣讀數(shù) 完全接觸時在 1s 內(nèi)。 在不同位置測量硬度值 5 次，測點之間的距離至少為 6mm，取平均值（微孔材料的測點至少相距 15mm）。 硬度計裝置最好在同類型的試驗臺上一起生產(chǎn)！
使用前應(yīng)該注意什么？
1、測量前，檢查硬度計指針在自由狀態(tài)下應(yīng)指向零位。 （若指針偏離零位，可松開右上角壓緊螺絲，轉(zhuǎn)動表面，對準零位） 將硬度計壓在玻璃板上時，（壓針端面與 壓腳底面與玻璃板緊密接觸）指針應(yīng)指向 100 度。 如果它不指向零和100度，你可以輕輕按幾下針。 如果仍然不指向零和 100 度，則不能使用。
2、硬度計使用35000次后，建議每使用10000次按GB531檢查彈簧壓力與指針刻度的關(guān)系以及壓頭末端的形狀和尺寸。
3、硬度計使用完畢后，放入儀器箱或儀器箱內(nèi)，并置于干燥處，以防受潮。
4、固定載荷測量架上的升降軸和工作臺底部應(yīng)經(jīng)常擦拭干凈，并涂抹少量防銹油以防生銹。
如何制作樣品？
1、橡膠樣品和試驗溫度應(yīng)分別符合GB531和GB527的要求：
(1)橡膠試樣厚度不小于6mm，寬度不小于15mm，長度不小于35mm，試樣厚度不小于15mm。
小于6mm時，可將同一張薄膜重疊測量，但不超過4層，要求薄膜上下平行。
(2)橡膠硬度測量溫度為18-28攝氏度，試樣應(yīng)在試驗溫度下至少存放5小時。
2、塑料樣品和測試溫度符合HG-125-65規(guī)定：
(1)塑料樣品不是正方形，邊長50mm，厚度6mm。 也允許使用 50X15mm 的試樣。
(2)塑料硬度測量溫度規(guī)定為20℃±2℃，試樣在試驗溫度下放置16小時。
3、 橡塑樣品表面應(yīng)光滑、平整、無缺陷、無機械損傷和雜質(zhì)。
橡膠硬度估算方法
估算硬度=橡膠基礎(chǔ)硬度+填料(或軟化油)用量×硬度效應(yīng)值填料(或軟化劑) 硬度效應(yīng)值如下:
橡膠硬度估算方法 | |
估算硬度=橡膠基礎(chǔ)硬度+填料(或軟化油)用量×硬度效應(yīng)值填料(或軟化劑) 硬度效應(yīng)值如下: | |
膠種 | 基本硬度 |
煙片NR IR | 43 |
標準NR、低溫SBR、CHR、順丁橡膠 BR9000 | 40 |
高溫SBR | 37 |
充油（37.5份）SBR1712 | 26 |
IIR | 35 |
充油（25份）SBR | 31 |
NBR（中、中高丙烯腈）、CR、CSM | 44 |
充油順丁膠BR9073（37.5份油/100份膠） | 30 |
NBR（低丙烯腈） | 41 |
丁腈聚氯乙烯共混膠（NBR 70/PVC 30） | 59 |
三元乙丙橡膠EPDM | 56 |
三元乙丙橡膠EPM | 42 |
丙烯腈含量40%以上的NBR | 46 |

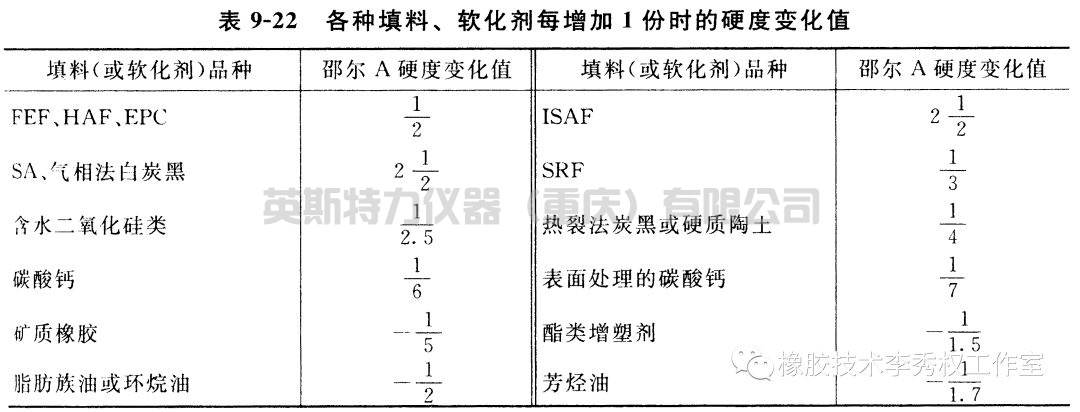

每增加1份填充劑或軟化增塑劑膠料硬度的效應(yīng)值 | |
填充劑或軟化增塑劑 | 硬度的效應(yīng)值 |
SAF（N110）、ISAF（N220）、HAF（N330）、FEF（N550）、GPF（N660）、EPC、MPC、槽法炭黑、噴霧炭黑 | 加0.5（即2份增加1硬度） |
氣相法白炭黑、沉淀法白炭黑 | 加0.5（即2份增加1硬度） |
SRF（N770） | 加0.33（即3份增加1硬度） |
含水二氧化硅類 | 加0.4（即2.5份增加1硬度） |
熱裂法炭黑（N800、N900）或硬質(zhì)陶土 | 加0.25（即4份增加1硬度） |
軟質(zhì)陶土 | 加（0.1～0.143）（即7～10份增加1硬度） |
碳酸鈣 | 加0.143（即7份增加1硬度） |
表面處理的碳酸鈣 | 加0.167（即6份增加1硬度） |
固體軟化增塑劑、石油類樹脂、礦質(zhì)橡膠 | 減0.2（即5份降低1硬度） |
酯類增塑劑 | 減0.67（即1.5份降低1硬度） |
脂肪族油或環(huán)烷油 | 減0.5（即2份降低1硬度） |
芳烴油 | 減0.588（即1.7份降低2硬度） |
英斯特力儀器是一家集研發(fā)、生產(chǎn)及銷售于一體的 影像測量儀，拉力試驗機, 硬度計 ,探傷儀, 粗糙度儀, 測厚儀, 金相設(shè)備廠家, 致力于為客戶提供更好的檢測儀器。
客服1
