概述
手持式高精度超聲波測厚儀，帶數值顯示，A/B掃描功能。采用脈沖反射超聲波測厚原理，適用于能使超聲波以- -恒定速度在其里面?zhèn)鞑ィ⒛軓钠浔趁娴玫椒瓷涞牟牧虾穸鹊臏y(cè)量。測量分辨率達0.001mm,測量范圍薄至0.14mm(鋼),可以有效穿越涂層干擾。
本產品可應用于石油、化工、冶金、造船、航空航天、能源等各個領域。
符合標準《超聲波測厚儀校準規范》JJF 1126- -2004.
主要功能
● 測量范圍寬，最小測量厚度0.14mm (鋼)，最大測量厚度1800mm:
● 高精度測厚，最高測量分辨率可達0.001mm;重復分辨率可達士0.002mm;
● A-掃描模式，B-掃描模式，數值顯示模式:
● 具有穿透涂層和回波到回波測量功能，用于測量表面帶有漆層和涂層的材料;
● 根據材料聲速不同可以檢測部分復合材料上的涂層和和漆層，可以同時測量10個以上的多層材料各層厚度,同一回波下切換顯示各層厚度值;
● 多種測量: MB-E， I-E， E-E， ME-E模式滿足對常規厚工件測量;THIN模式對薄件測量:
● 數值模式包括常規厚度值模式、差值/縮減率模式和最值模式;
● 增益模式:自動增益/手動增益:
● 可設置手動關機與自動關機，帶節能功能:
● 可使用多種不同規格探頭，雙晶探頭和單晶探頭,最高支持20Mhz高頻探頭;
● 支持大容量存儲，可同時存儲10萬個厚度值，500組A掃描波形和500組B掃描波形:
● 具有多種校準方式，支持-一點校準、多點校準和手動校準模式，可以同時校準聲速和探頭零位:支持V聲程校準。
● 公英制轉換;毫米和英寸可切換單位;
● 中文和英文顯示。
適用材料
適合測量金屬（如鋼、鑄鐵、鋁、銅等）、塑料、陶瓷、玻璃、玻璃、玻璃纖維及其他超聲波的良導體的厚度。
基本原理
超聲波測量厚度的原理與光波測量原理相似。探頭發射的超聲波脈沖到達背測物體并在物體中傳播，到達材料分界面時被反射回探頭，通過準確測量超聲波在材料中傳播的時間來確定被測材料的厚度。

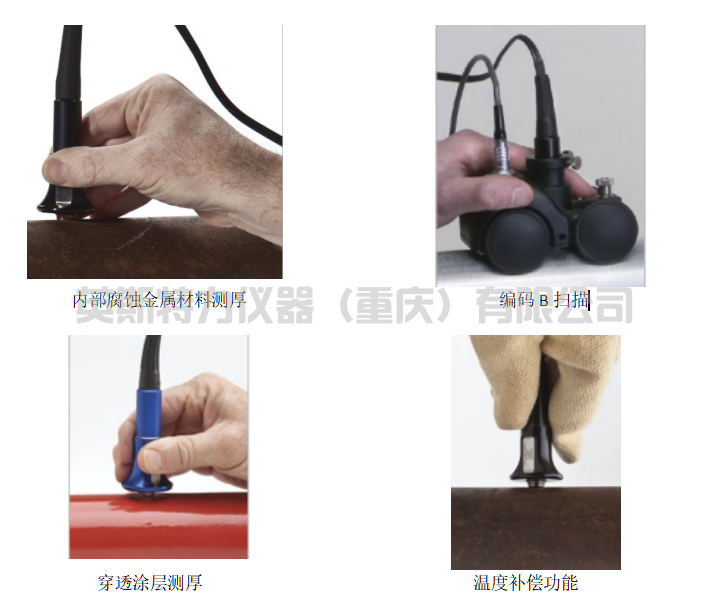

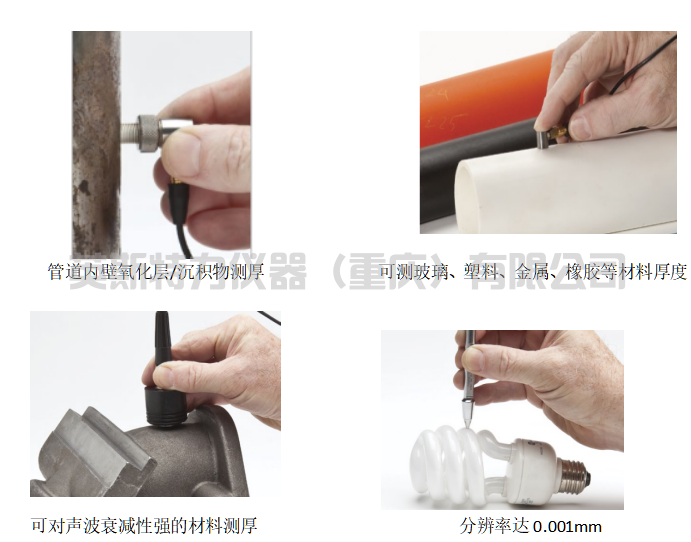

功能介紹
規格參數
項目 | U381PLUS |
探頭類型 | 單晶/雙晶 |
測量范圍（45#鋼） | 0.14mm – 1800mm |
測量頻率 | 4Hz、8Hz、16Hz |
分辨率 | 0.1mm、0.01mm、0.001mm（0.01inch、0.001inch、0.0001inch） |
脈沖發生器 | 負方波發射，脈沖寬度和電壓自動與探頭進行匹配 |
聲速范圍 | 400-19999m/s |
校準試塊 | 4mm（鋼） |
自動關機 | 可選擇 5 分鐘，10 分鐘，20 分鐘，手動關機 |
探頭校準 | 一點校準、二點校準，手動校準 |
增益 | 自動增益、手動增益 |
增益范圍 | 0~80dB |
檢波方式 | 射頻 RF、正半波 POS、負半波 NEG、全波 FULL |
測量模式 | （1）MB-E：發射脈沖始波至一次回波；（2）I-E：界面波至一次回波；（3）E-E：穿透涂層測量，可選任意 Em– En 回波；（4）ME-E：多重回波測量模式；（5）THIN：薄壁測量模式 |
數值模式 | 厚度值模式、差值/縮減率模式、最大/最小值模式 |
A-掃描模式 | 支持 |
B-掃描模式 | 支持 |
耦合指示 | 支持 |
電量指示 | 支持 |
語言 | 中文/英文(English) |
單位 | 毫米/英寸 (mm/inch) |
菜單操作 | 支持 |
軟件功能 | 動態閘門設置、消隱設置(Blank)、回波消隱設置(E-Blank)、回 波凍結、回波平移和縮放 |
存儲功能 | 同時支持 10 萬個厚度（100 組，每組 1000 個），500 組 A 掃 描波形和 500 組 B 掃描波形 |
主機程序升級 | 支持主機程序升級 |
顯示屏 | 3.5 寸真彩色屏 |
數據傳輸 | 支持 USB 通信，將數據傳輸至計算機 |
工作溫度 | -10℃～＋50℃，有特殊要求可達-20℃ |
工作電壓 | 三節 5 號 鋰離子電池，當電量不足時，有低電壓提示 |
外形尺寸 | 184 x 85 x 32 (mm) |
整機重量 | 250 g（不含電池） |
標準配置 | 主機 1 臺、5 號電池 3 節，充電器1個、文件 1 套，ABS 防震防水儀表箱 1 個 |

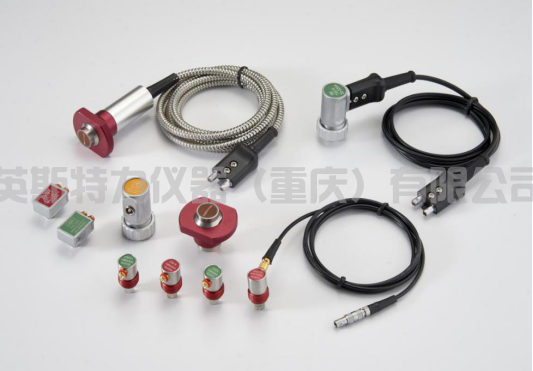

探頭參數
可選配探頭：
探頭型號 | 類型 | 探頭頻率（MHZ） | 探頭直徑 | 測量范圍 |
TS400 | 雙晶 | 10 | 5 | 0.5-50 |
TS500 | 5 | 5 | 1.0-65 | |
TS510 | 5 | 10 | 1.0-500 | |
DTM15 | 單晶 | 15 | 6 | 0.14-24 |
DTM7.5 | 7.5 | 6 | 0.5-24 | |
DTM10 | 10 | 6 | 0.3-24 | |
DTM5 | 5 | 6 | 1.0-24 | |
BD510 | 5 | 10 | 1-1000 | |
BD212 | 2 | 12 | 4-1800 | |
筆式探頭 |
（選配）
各種材料聲速表
材料 | 聲速（m/s） |
鋁 | 6340--6400 |
鋼 | 5920 |
不銹鋼 | 5740 |
黃銅 | 4399 |
銅 | 4720 |
鐵 | 5930 |
鑄鐵 | 4400--5820 |
鉛 | 2400 |
尼龍 | 2680 |
銀 | 3607 |
金 | 3251 |
鋅 | 4170 |
鈦 | 5990 |
錫 | 2960 |
丙烯酸（類）樹脂 | 2760 |
環氧樹脂 | 2540 |
冰 | 3988 |
鎳 | 5639 |
樹脂玻璃 | 2692 |
聚苯乙烯 | 2337 |
陶瓷 | 5842 |
聚氯乙烯 | 2388 |
石英 | 5639 |
硫化橡膠 | 2311 |
聚四氟乙烯 | 1422 |
水 | 1473 |
產品展示
