概述
便攜式表面粗糙度儀是一種表面粗糙度檢測儀器，可對多種機械加工零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，曲面，小孔，溝槽及車軸等。
主要功能
● 機電一體化設計，嵌入式打印機直接打印測量結果和圖形；
● 分體式自由選擇測量方式，支持側向、向上、等多種方向測量；
● 640μm 大量程測量范圍，增強型可以：800μm。
● 3.5英寸觸摸彩色液晶顯示器，數字/圖形顯示，帶背光，高亮度，寬視角；
● 簡易按鍵和觸摸屏雙操作；
● 顯示信息豐富、直觀、可顯示全部參數及圖形；
● 兼容 ISO、DIN、ANSI、JIS 多個國家標準；
● 內置鋰離子充電電池及充電控制電路，容量高、無記憶效應；
● 有剩余電量指示圖標，提示用戶及時充電；
● 連續工作時間大于50個小時
● 大容量數據存儲，可存儲 100 組原始數據及波形。
● 實時時鐘設置及顯示，方便數據記錄及存儲。
● 具有自動休眠、自動關機等節電功能
● 可靠防電機走死電路及軟件設計
適用材料
金屬與非金屬被測零件表面粗糙度的檢測，適用于多種機加工零件、機械加工制造業、檢測、商檢等部門，尤其適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定，不會對工件產生損傷。
基本原理
本儀器在測量工件表面粗糙度時，先將傳感器搭放在工件被測表面上，然后啟動儀器進行測量，由儀器內部的精密驅動機構帶動傳感器沿被測表面做等速直線滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度會引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏檢波器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP 芯片對采集的數據進行數字濾波和參數計算，測量結果在顯示器上給出，也可在打印機上輸出，還可以與PC 機進行通訊。
操作界面
主機正面圖 主機背面圖

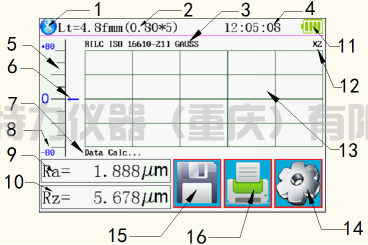

界面介紹
1.藍牙標志 | 2.取樣長度 | 3.濾波方式 | 4.運行時間 |
5.啟動鍵區域 | 6.針位 | 7.提示信息區 | 8.量程 |
9.主參數顯示區 | 10.輔助顯示區 | 11.電池電量 | 12.波形放大比例 |
13.主波形顯示區 | 14.設置按鍵 | 15.保存鍵 | 16.打印鍵 |
規格參數
項目 | U948S | ||
測量范圍 | Z軸(垂直) | 640μm (-320μm~+320μm) / 25200μin (-12600μin~+12600μin) | |
X軸(水平) | 17.5mm（0.69 inch） | ||
分辨率 | Z軸 （垂直） | 0.002μm/±20μm | 0.004μm/±40μm |
0.008μm/±80μm | 0.020μm/±160μm | ||
0.040μm/±320μm | |||
測量項目 | 參數 | Ra Rz Rq Rt Rc Rp Rv R3z R3y Rz(JIS) Ry Rs Rsk Rku Rmax Rsm Rmr（Tp） RPc Rk Rpk Rvk Mr1 Mr2 | |
標準 | ISO4287國際標準；ANSI B46.1美國標準； DIN4768德國標準；JIS B601日本標準 | ||
圖形 | 支承率曲線，粗糙度 原始輪廓，濾波波形 | ||
濾波器 | RC,PC-RC,Gauss,D-P | ||
取樣長度 | 0.25,0.8,2.5mm | ||
評定長度 | Ln= lr×n n=1~5 | ||
傳感器 | 測量原理 | 位移式差動電感 | |
觸針 | 天然金剛石，90錐角，5μm針尖半徑 | ||
測力 | 觸針測力：4mN；導頭測力：<400mN | ||
導頭 | 硬質合金，滑行方向半徑40mm | ||
滑行速度 | lr=0.25, Vt=0.135mm/s lr=0.8, Vt=0. 5mm/s | ||
lr=2. 5, Vt=1mm/s 返回 Vt=1mm/s | |||
示值精度 | 0.001μm | ||
示值誤差 | ±(5nm+0.1A) A:多刻線樣板參數Ra的標準值 | ||
示值重復性（變動性） | 不大于3% | ||
殘余輪廓 | 不大于0.010μm | ||
電源及充電電壓 | 3600mAh鋰離子電池， | ||
主機外形尺寸 | 155×145×58mm | ||
驅動器外形尺寸 | 23×27×115mm | ||
支架可調高度 | 40mm | ||
重量 | 約1000g | ||
工作環境 | 溫度：- 20℃ ~ 40℃ 濕度：< 90% RH | ||
儲存運輸環境 | 溫度：- 40℃ ~ 60℃ 濕度：< 90% RH | ||
測量范圍
參 數 | 顯 示 范 圍 |
Ra,Rq | 0.005μm ~ 64μm |
Rz,R3z,Ry,Rt,Rp,Rm | 0.02μm ~ 640μm |
Sk | 0 ~ 100% |
S,Sm | 0.02~1000μm |
Rmr(tp) | 0 ~ 100% |
標準配置
粗糙度儀主機 | 1臺 |
標配傳感器TS160斧式傳感器 | 1只 |
高度調節支架 | 1套 |
校準試塊 | 1塊 |
試塊支架 | 1個 |
探頭線（1米） | 1條 |
觸摸筆 | 1只 |
充電器 | 1個 |
USB數據線 | 1條 |
使用說明書 | 1本 |
合格證 | 1張 |
保修卡 | 1張 |
儀器箱 | 1個 |
可選配件
數據處理軟件光盤、高度尺連接適配器、平面探頭保護套、圓柱探頭保護套
測量平臺：
大理石測量平臺 鑄鐵平臺 360°測量平臺
磁力表座支架 微型打印機
傳感器
TS160斧式傳感器 小孔傳感器
極小孔傳感器 溝槽傳感器
深槽傳感器 深槽曲面?zhèn)鞲衅?/span>
15mm深槽傳感器 窄槽曲面?zhèn)鞲衅?/span>
曲面?zhèn)鞲衅?/span> 延長桿
轉接桿
傳感器及樣塊參數：

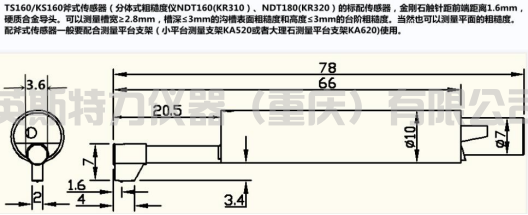

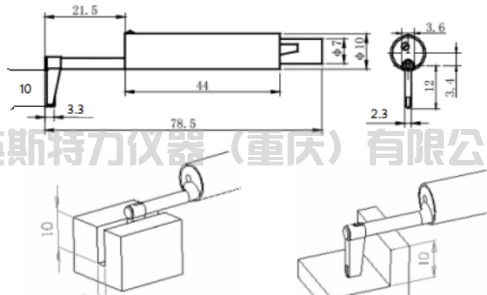

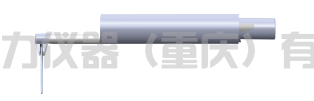

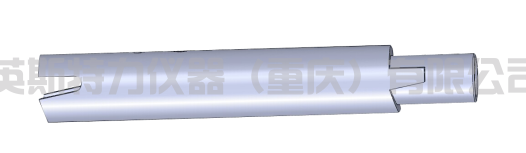

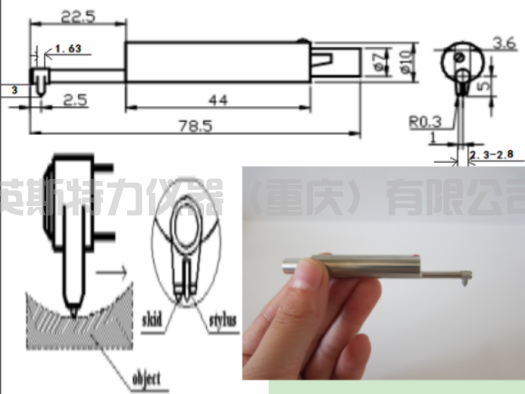

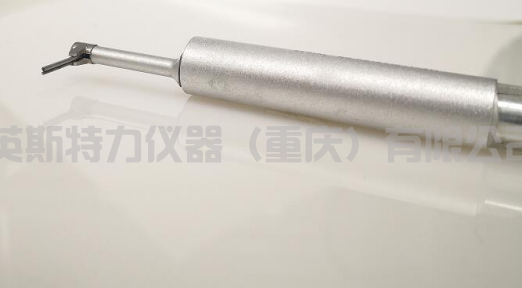

| TS160斧式傳感器（分體式粗糙度儀YQleeb17(KR320)的標配傳感器，金剛石觸針距前端距離1.6mm，可測量槽寬≥2.5mm，槽深≤3mm的溝槽表面粗糙度和高度≤3mm的臺階粗糙度。也可以測量平面、軸向方向圓柱面的粗糙度。斧式傳感器一般要配測量平臺支架來配合測量。 |

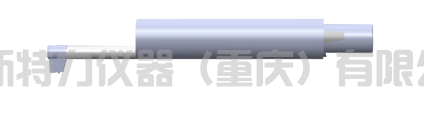

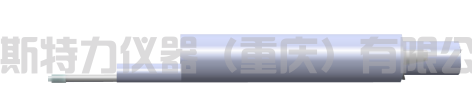

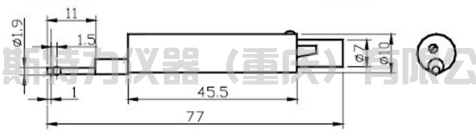

| KS100/TS100-小孔傳感器 可測量平面、軸；測孔內表面時，孔徑大于5mm的孔內表面粗糙度，當深度最大為15mm.）孔徑小于10mm時，深度最大可測量深度15mm；孔徑大于10mm時，最大可以測量深度28mm。 |

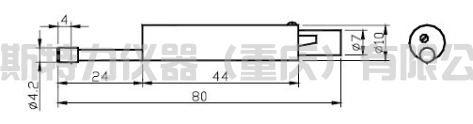

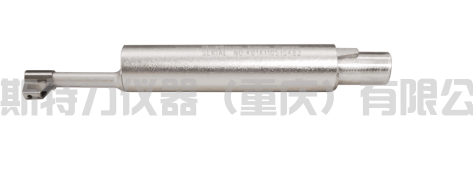

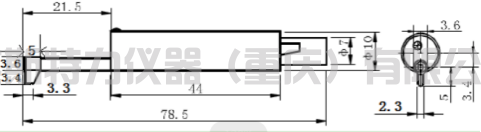

| KS120/TS120-極小孔傳感器 可測量孔徑≥2.3mm的孔內表面粗糙度，最大深度為9mm，也可測量平面、柱面。 |
| KS130/TS130-溝槽傳感器 可測量槽寬≥2.5mm，槽深≤3mm的溝槽；或者高度≤3mm的臺階的表面粗糙度，也可測量平面、柱面，溝槽傳感器一般要配測量平臺支架（小平臺KA520或者大理石平臺KA620或者專用高度尺）來配合測量。 |
| KS131-深槽傳感器 可測量槽寬≥2.5mm，槽深≤10mm的溝槽；或者高度≤10mm的臺階的表面粗糙度，也可測量平面、軸向方向圓柱面，深槽傳感器傳感器一般要配測量平臺支架（小平臺KA520或者大理石平臺KA620或者專用高度尺）來配合測量。 |

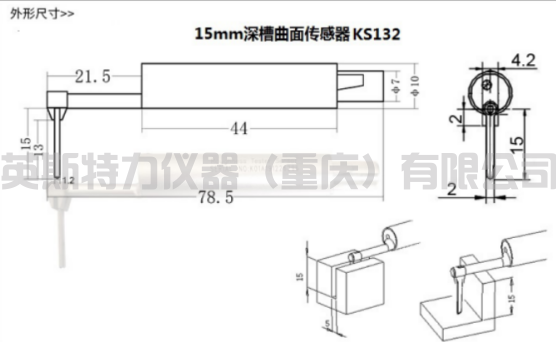

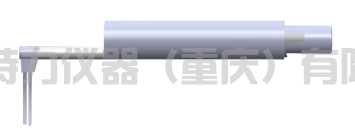

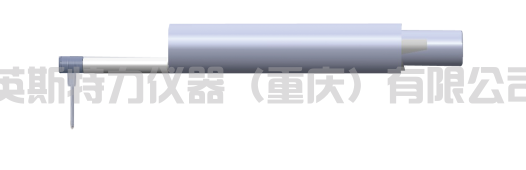

| KS132/TS132 深槽曲面?zhèn)鞲衅鳎嚎梢詼y(cè)量： 1，槽寬≥5mm，槽深≤15mm的溝槽和高度≤15mm的臺階。 2.槽寬＞2mm，槽深≤13mm的溝槽。 3.可以測量平面、凹凸弧面、圓柱面。要配測量平臺支架（小平臺KA520或者大理石平臺KA620或者專用高度尺）來配合測量。 |
| KS133 深槽傳感器
可測量?jī)?nèi)徑φ1mm管剖面的粗糙度，測量槽寬＞1.2mm，槽深＜13mm的溝槽； 或者高度＜15mm的臺階的表面粗糙度；也可測量平面，配合測量平臺使用。 |

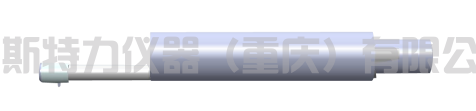

| KS131P/TS131P-窄槽曲面?zhèn)鞲衅?/span> 可測量槽寬＞1.5mm，槽深≤7mm的溝槽；或者高度＜10mm的臺階的表面粗糙度；也可測量平面、柱面、凹凸弧面，要配測量平臺支架（小平臺KA520或者大理石平臺KA620或者專用高度尺）來配合測量。 |

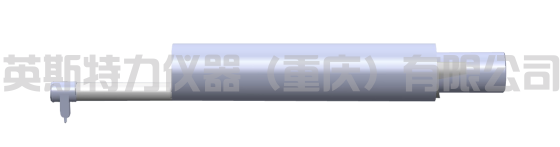

| KS110/TS110-曲面?zhèn)鞲衅?/span> 可測量曲率直徑≥3mm的凹凸弧面工件的表面粗糙度，也可測量適合的平面、柱面、槽寬≥4mm槽深≤3mm的溝槽和高度≤3mm的臺階，要配測量平臺支架（小平臺KA520或者大理石平臺KA620或者專用高度尺）來配合測量。 |
| KS55-延長桿（接長桿） 可增加傳感器進入工件內部的深度，有利于測量深孔；單根延長長度為50mm，最多可加配3根，要配測量平臺支架（小平臺KA520或者大理石平臺KA620或者專用高度尺）來配合測量。 |
| KS90---轉接桿_直接連接 KS90A-轉接桿_彈簧連接
使測量機構橫向運動進行測量 |

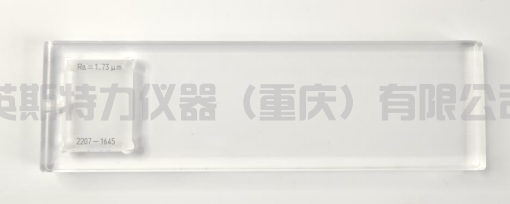

| 多刻線樣板（小塊）：用于粗糙度儀校準。 小塊：外形尺寸約：40*30*8mm。磨砂區域尺寸約：18*10mm。分為方波和模擬正玄波（更好，計量部門用得多），模擬正玄波的可以標Rz值。Ra值范圍：0.1～5.9μm左右。 |
