附著力測試儀YSTF-LK (拉開法)

 應用領域

YSTF-LK型拉拔式附著力測試儀可測量金屬、油漆、噴塑、防水材料、膠粘劑、鍍鉻、鍍鎳、混凝土及其他材質涂層的附著力。該儀器的工作原理是利用液壓系統使被測基體表面一定直徑的涂層脫離來測量涂層的附著力，測試儀的多功能數字顯示屏顯示附著力的大小，以MPa或KN為單位顯示。數字顯示，試驗結果直觀可靠。有別于劃格器類產品的檢測，減少了人為觀測的誤差。該產品依據國際及國家相關標準設計制造，技術領先，性能穩定

 符合標準

① ISO 4624 《Paints and varnishes-Pull-offtest for adhesion》

② ASTM D 4541 《StandardTest Method for Pull-Off Strength of Coatings Using Portable Adhesion Testers》

③ ASTM D7234 《Standard Test Method for Pull-OffAdhesion Strength of Coatings on Concrete Using Portable Pull-OffAdhesion Testers》

④ GB/T 5210-2006《色漆和清漆拉開法附著力試驗》

TB-T2965-2011《鐵路混凝土橋面防水層技術條件》

 功能特點

1、便攜式手持儀器，可用于任何場所，無需外接電源--既可用于實驗室，又可用于現場。

2、大而易讀的液晶數字顯示

3、按鍵選擇錠子尺寸、測量單位和存儲數據，按照錠子尺寸自動計算結果。

4、便攜式儀器箱與合金及不銹鋼主體，防雨、防塵、防撞擊。

5、高品質液壓泵可應用于任何場合，質保三年。

6、壓力與顯示系統均經過標準測力計校準，精度控制在±1%(滿量程)以內。

7、自我定位錠子，在光滑和粗糙表面對測量結果都沒有影響。

8、高等級工業壓力傳感器保證持續高精度。

9、可選10mm、14mm、20mm和50mm錠子。

10、LCD液晶顯示器，可按鍵選擇MPa或KN單位。

 技術參數

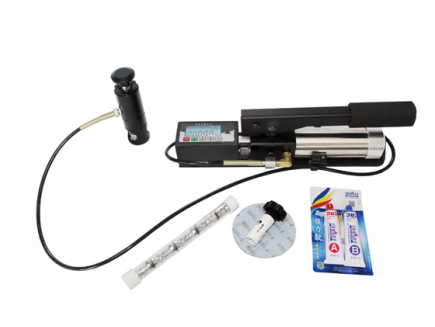

 標準配置

1.數顯手動泵一臺

2.快速拉拔套筒一個

3.充電器一個

4.20mm錠子十個

5.切割器一個

6.研磨墊六片

7.粘接劑一組

8.合格證，保修卡，說明書各一份

9.便攜儀器箱一個

 使用方法

1、準備錠子，并用研磨墊將預粘錠子的涂層打磨好，然后用合適的溶劑清理錠子及所測涂層表面的油污等污物，等待干燥；

2、打開儀器內配的雙組份膠水，以1:1的比例進行混合（使用多少混合多少），薄而均勻地?cái)傇诶五V子的底端，用力將錠子按壓在準備好的測試表面上，施加壓力將多余的膠擠出，隨后將溢出的膠水擦干凈，待膠水充分固化后（約24小時）方可準備進行附著力試驗（如有需要，可用隨供的切割刀劃切錠子周圍）；

3、泄壓：將儀器右側白色突出的旋轉螺塞逆時針旋轉至不能旋轉為止，且加壓手柄保持按到最底，此種狀態下再將卡環上的拉環按至最底端，即可提拉卡環，將卡環套在錠子上，并提拉一下以確保套得緊扣；

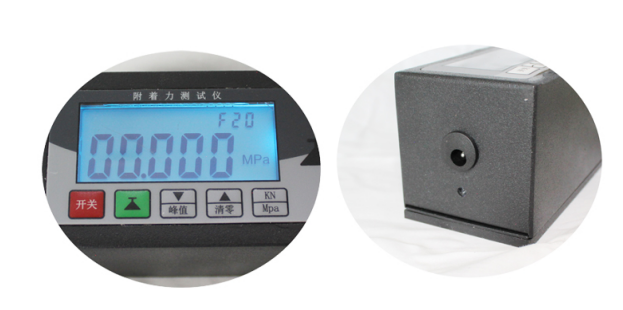

4、按儀器顯示屏開關按鈕，打開電源；再按第二個（其上附有錠子圖形）鍵來選擇拉拔錠子的尺寸（10,14,20,50可選），一般儀器標準配置的錠子的尺寸為20mm，所以當轉換到20的尺寸時我們即可進行下一步驟----選擇儀器測試時的單位

5、儀器的單位有MPa和KN兩種可選，KN為力值常用單位，我們常使用的是強度值單位MPa，按KN/MPa鍵即可轉換單位；

注：該儀器沒有確定鍵，選擇單位或錠子的尺寸時只要屏幕上正在顯示的單位或尺寸是我們需要的即可。

6、再按一下清零鍵將儀器歸零，將右側的旋轉螺塞順時針旋轉最底，此時即可緩慢搖動手柄（緩慢的循環向上提、向下按的過程），此時顯示頻上的讀數也在緩慢上升，漸漸的，我們會感覺有些吃力，這個時候?yàn)榈玫揭粋€(gè)更為精確的結果一定要謹慎的控制下壓的速度（越慢越好），當聽到一聲“”的聲響，拉拔錠子即從涂層上脫落，此時顯示屏上固定的讀數即為該涂層的附著力大??；

注：評判涂層的附著力的等級一般是根據測量的結果（即測得的讀數）以及脫落錠子底端的脫落現象來評定，觀察測試區域的脫落現象會得到關于脫落的和關于涂層不同層次之間的附著力、內聚力的更多信息。

標準配置的錠子都為平面型錠子，對于鋼管等曲面的檢測可以配備曲面錠子，需要可與我單位聯系獲取。
