概述
采用超聲波測量原理，適用于能使超聲波以一恒定速度在其里面傳播，并能從其背面得到反射的材料厚度的測量。
此儀器可對板材和加工零件做準確測量，另一重要方面是可以對生產設備中管道和壓力容器進行監測，監測它們在使用過程中受腐蝕后的減薄程度。可應用于石油、化工、冶金、造船、航空、航天等各個領域。
主要功能
● 采用“回波-回波”技術，可以實現超薄件的測量，最小厚度（鋼）可達0.15mm；另一方面可以實現高精度測厚，分辯率可達0.001mm；還可以穿透表面鍍層厚度測量基材厚度；
● 增加穿透涂層測量基體厚度功能 ,涂層小于500um；
● 兩種測量：模式底波-回波模式滿足常規厚工件測量；回波-回波模式滿足薄工件測量精度高）；
● 探頭放在測厚儀試塊上按鍵自動調零；
● 有LED背光顯示，方便在光線昏暗環境中使用；
● 具有聲速校準（反測聲速）或單點校準功能；
● 可以進行報警設置和差值模式設置；
● 公英制轉換；毫米和英寸可切換單位；
● 可存儲5種不同材料的聲速。
適用材料
適合測量金屬（如鋼、鑄鐵、鋁、銅等）、塑料、陶瓷、玻璃、玻璃、玻璃纖維及其他超聲波的良導體的厚度。
基本原理
超聲波測量厚度的原理與光波測量原理相似。探頭發射的超聲波脈沖到達背測物體并在物體中傳播，到達材料分界面時被反射回探頭，通過準確測量超聲波在材料中傳播的時間來確定被測材料的厚度。
規格參數
項目 | YST306 |
探頭類型 | 單晶 |
測量范圍 | 普通I-E模式：0.15mm～30mm(鋼) 穿透E-E模式：0.5mm～10mm(鋼)，最大穿透涂層厚度0.5mm |
測量頻率 | 15M標配、20M 單晶 |
顯示分辨率 | 0.01mm、0.001mm |
聲速范圍 | 1000-9999m/s |
顯示 | 128*64 LCD顯示，LED背光 |
示指誤差 | ±0.005mm(5mm以下) ；±0.01mm (5-30mm)， |
自動關機 | 5分鐘無操作后自動關機 |
工作溫度 | -10℃～＋50℃，有特殊要求可達-20℃ |
工作電壓 | 兩節5#1.5V AA電池，當電量不足時，有低電壓提示 |
操作時間 | 堿性電池最長可使用200小時（不使用背光） |
數據存儲 | 500個數值存儲功能 |
默認儲存聲速 | 可存儲5種不同材料的聲速，并且連續特調。 |
外形尺寸 | 153mm*67mm*26 mm |
整機重量 | 220g |

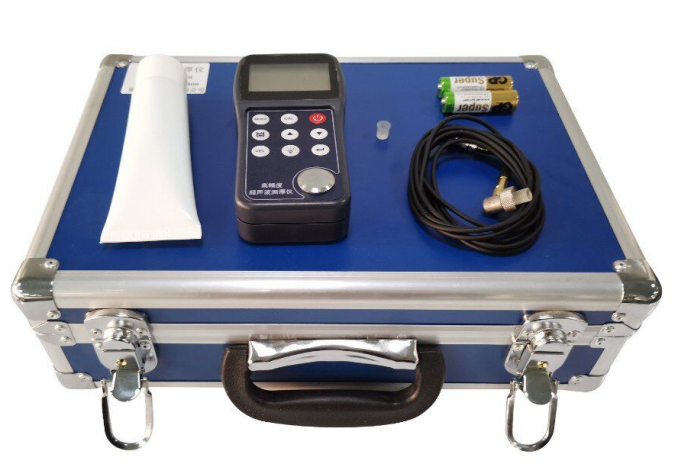

標準配置 | 主機1臺、15M單晶探頭1支、延遲塊1個、耦合劑1瓶、5號電池2節、文件1套 |
各種材料聲速表
材料 | 聲速（m/s） |
鋁 | 6340--6400 |
鋼 | 5920 |
不銹鋼 | 5740 |
黃銅 | 4399 |
銅 | 4720 |
鐵 | 5930 |
鑄鐵 | 4400--5820 |
鉛 | 2400 |
尼龍 | 2680 |
銀 | 3607 |
金 | 3251 |
鋅 | 4170 |
鈦 | 5990 |
錫 | 2960 |
丙烯酸（類）樹脂 | 2760 |
環氧樹脂 | 2540 |
冰 | 3988 |
鎳 | 5639 |
樹脂玻璃 | 2692 |
聚苯乙烯 | 2337 |
陶瓷 | 5842 |
聚氯乙烯 | 2388 |
石英 | 5639 |
硫化橡膠 | 2311 |
聚四氟乙烯 | 1422 |
水 | 1473 |
產品展示
