重要注意事項和安全信息

Important notices and safety information

YXQ-2B型鑲嵌機用于磨拋前，對于微小、不易手拿或不規則的金相、巖相試樣進行鑲嵌。

經本機鑲嵌后便于對試樣進行磨拋操作，有利于試樣在金相顯微鏡下觀看材料組織；在硬度計上測試試樣的硬度。本機鑲嵌料，只限于熱固形材料，對于不同熱固性材料的壓制溫度，可根據材料進行調整和自定。

主要技術指標

Main Specifications

￠ 試樣壓制直徑： Φ22、Φ30、Φ45mm三種規格（標準配置一種，訂購時選擇）

￠ 溫控范圍： 0-300℃

￠ 定時范圍： 0-30min

￠ 整機功率： ≤600W

￠ 外形尺寸： 280*255*480mm

￠ 凈    重： 32KG

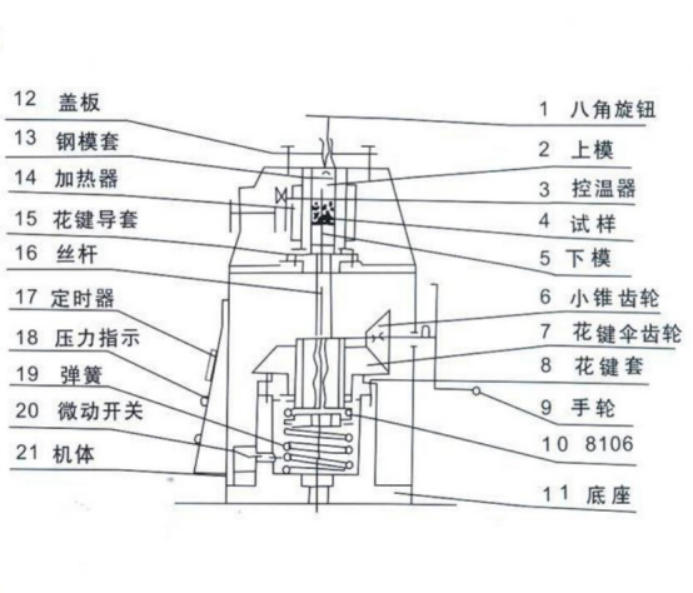

主要結構示意圖

Main structure diagram

溫控儀面板部件及顯示

Operation keyboard and display

顯示測量值(PV)顯示器(綠)：顯示測量值(PV)、顯示參數名稱、測量回路異常表示

設定值(SV)顯示(橙)：顯示設定值、顯示參數內容

指示燈：自整定指示燈(AT綠)工作時閃爍、控制輸出指示燈(OUT)(綠)、

OUT：控制輸出工作時點亮

報警輸出指示燈（ALM1，ALM2）（紅）ALM1：第一報警（上限）輸出進點亮、ALM2：第二報警（下限）輸出時點亮

SV設定：按SET鍵，SV顯示器個位數碼閃爍，可用其余二鍵修改，按SET鍵確認并返回至正常顯示，如果超過20秒無鍵動作，則自動返回至正常顯示。按住SET鍵超過5秒即可進入?yún)?shù)層，至操作流程完畢后自動退出。

減數鍵(∨)：在正常顯示狀態下,作設定值減數鍵,在參數設定狀態下,作減數鍵

加數鍵（∧）：在正常顯示狀態下,作設定值加數鍵,在參數設定狀態下,作加數鍵

移位鍵：在參數設定狀態下,被設定值的快速移位,使參數設置方便易行.

裝 箱 單

Packing List
