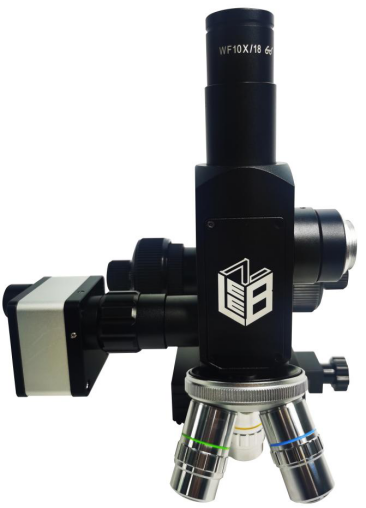

現場金相顯微鏡YLM20
概述
便攜式金相顯微鏡又名現場金相顯微鏡。由于其進行檢測時不會破壞工件，能保證工件的完整性，從而廣泛適用于航空、機械、車輛、、冶金、軋輥、鍋爐及壓力容器的制造及檢驗，石油化工、鐵路、造船、電廠、設備安裝、大型模具、檢測、質量監督、理化試驗室等行業應用。還可應用在工廠、實驗室進行鑄件質量的鑒定、原材料檢驗或?qū)Σ牧咸幚砗蠼鹣嘟M織的研究分析等工作。
主要功能
YLM20是一系列新型用于現場觀察、分析的金相顯微鏡。
● 采用標準195光學系統，配置平場消色差金相物鏡；
● 視野范圍大，視場背景均勻，成像分辨率高、質量清晰，眼點高，觀察更舒適；
● 采用3W高還原真彩LED光源，支持適配器、充電寶、手機（反充）、車載供電等設備供電；
● 采用粗微動同軸調焦機構，滿足國家對金相顯微鏡所制定的行業標準，兩級差速手輪，實現對目標的快速和精準對焦功能；
● 攝像頭可與觀察筒同時觀察，通過智能手機、平板電腦等智能設備同步成像；
● 可選配數碼攝像裝置（工業相機）、金相評級軟件，亦可升級更多其他附件，以適應更多工況條件使用；
● 適用場合∶工廠檢測檢驗、野外金屬觀察、鍋爐表面檢測，教學實驗教室等；
● 應用范圍:金屬、礦產、陶瓷、電子等。
技術數據
光學系統 | 有限遠色差校正光學系統 |
放大倍數范圍 | 40×～1000× |
目鏡 | 10×大視野、高眼點平場目鏡，視場數Φ20（單位：mm） |
物鏡 | 有限遠平場物鏡：4×/10×/20×/40×/50×/100×（Dry） |
觀察筒 | 目鏡觀察筒與攝像頭同時觀察 |
物鏡轉換器 | 單孔/三孔轉換器可選 |
粗微調焦裝置 | 粗微同軸調焦，粗調行程30mm，微調每圈0.2mm，格值2μm，粗調帶松緊調節 |
XY移動臺 | 帶開關磁力底座，三層機械移動臺，吸力達125KG |
光源電氣 | 3W真彩LED，適配器、充電寶、手機（反充）、車載供電等設備供電 |
攝像接口 | 可調C-MOUNT適配器接口 |
數碼攝像系統 | 可配置攝像裝置（CMOS/CCD工業相機等）及軟件系統 |
數碼照相裝置 | 可配置CANON、NIKON、OLYMPUS等多種數碼相機 |
金相分析系統 | 普及型顯微軟件、專業金相分析評級軟件等可選 |
產品型號
名稱 | YLM20-1 | YLM20-2 | YLM20-3 | YLM20-4 | YLM20-5 |
主機（3WLED) | ● | ● | ● | ● | ● |
粗微同軸調焦機構 | ● | ● | ● | ● | ● |
WF10×/18mm 平場目鏡 | ● | ● | |||
WF10×/20mm 高眼點平場目鏡 | ○ | ○ | ● | ● | ● |
WF12.5X 目鏡 | ○ | ○ | ● | ● | ● |
單孔物鏡接口 | ● | ||||
3孔傾角轉換器 | ● | ● | ● | ● | |
有限遠平場金相物鏡4× | ○ | ○ | ○ | ○ | ○ |
有限遠平場物鏡10× | ● | ● | |||
有限遠平場物鏡20× | ○ | ● | |||
有限遠平場物鏡40× | ● | ● | |||
有限遠平場金相物鏡10× | ● | ● | ● | ||
有限遠平場金相物鏡20× | ● | ● | ● | ||
有限遠平場金相物鏡40× | ● | ● | ● | ||
有限遠平場金相物鏡50× | ○ | ○ | ○ | ○ | ○ |
有限遠平場金相物鏡100× | ○ | ○ | ○ | ○ | ○ |
XY移動臺帶開關磁力底座 | ○ | ● | ● | ● | ● |
三通攝像接口 | ○ | ● | ● | ● | |
DC電源 | ● | ● | ● | ● | ● |
5000MA充電寶 | ○ | ● | ● | ● | ● |
產品說明書 | ● | ● | ● | ● | ● |
數碼CCD 500萬 | ● | ||||
WIFI數碼CCD 500萬 | ● | ||||
金相評級軟件 | ● | ||||
打磨拋光設備 | ○ | ○ | ● | ● | ● |
包裝紙箱 | |||||
泡沫包裝 | |||||
符號“●”為標準配置部件 “○”為選配部件 | |||||

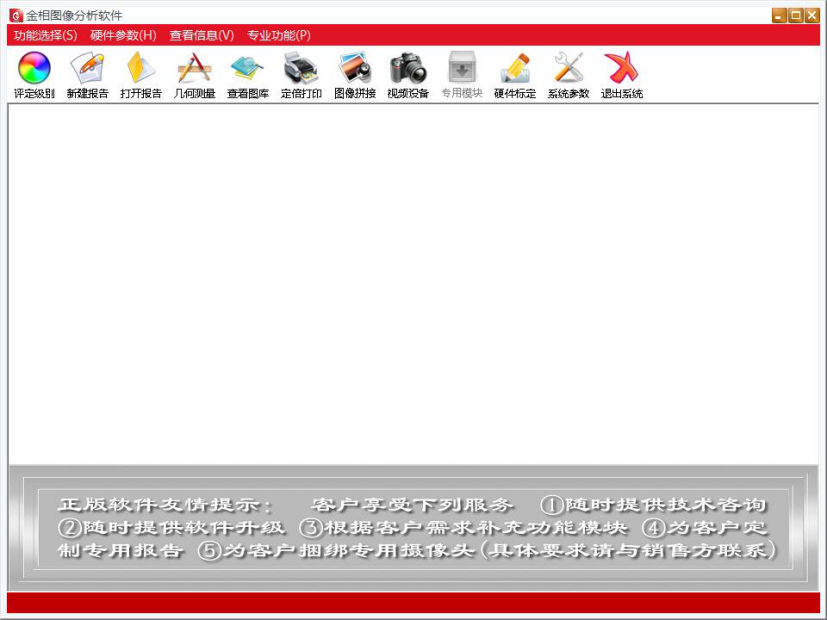

專業定量金相圖像分析計算機操作系統 (金相分析評級軟件) 簡介
一、金相分析軟件介紹
金相分析軟件最新更新到現有金相組織模塊470個，覆蓋了現有的所有金相檢驗.詳見金相模塊目錄。
金相圖像分析系統配置的“專業定量金相圖像分析計算機操作系統”對采集的試樣圖譜進行處理和實時比對、檢測、評級、分析、統計及輸出圖文報告。軟件融合了當今先進的圖像
分析技術，為金相顯微鏡和智能分析技術的完美結合，系統測量、評定結果快速、正確，符合國標(GB) 和其它相關行業標準 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系統全部中文界面，簡潔明了和操作方便，經過簡單培訓或?qū)φ帐褂谜f明書，就可自如操作。并為學習金相常識和普及操作提供了快捷方法。
二、主要功能：
● 圖像編輯軟件：圖像采集，圖像存儲等十多種功能；
● 圖像軟件：影像增強，圖像疊加等十多種功能；
● 圖像測量軟件：周長、面積、百分含量等幾十種測量功能；
● 輸出方式：數據表格方式輸出，直方圖輸出，圖像打印輸出。
專用金相軟件包：
● 晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）；
● 非金屬夾雜物測量、評級（其中包括硫化物、氧化物、硅酸鹽等）；
● 珠光體、鐵素含量測量、評級；球墨鑄鐵石墨球化率測量評級；
● 脫碳層、滲碳層測量，表面涂層厚度測量；
● 焊縫熔深度測量
● 鐵素體、奧氏體型不銹鋼中相-面積測量；
● 高硅鋁合金初晶硅與共晶硅分析；
● 鈦合金材料分析……等；
● 包含進行比對的近470種常用金屬材料的金相圖譜，適應絕大多數單位金相分析和檢驗的要求；
● 鑒于新材料和進口牌號材料的不斷增加，對于軟件中尚未錄入的材料及評定標準，可以度身定制和錄入。

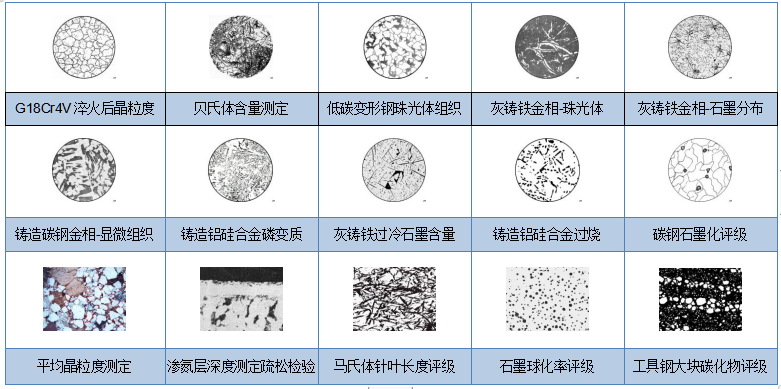

示例圖譜：(軟件中包含含470多種常用金屬材料的金相圖譜，也可根據用戶需求增加相應的金相圖譜)
三、系統組成：
整個軟件系統由如下部分組成：
⒈ 軟件程序（光盤）；
⒉ 加密狗：USB型+動態碼驗證；
⒊ 文字資料：《使用說明書》（在光盤上）；
4. CCD攝像裝置（高清500萬工業相機）
5. 測微標尺。
四、硬件運行環境： WINDOWS XP、WIN7 32/64、WIN8系統
⒈電腦推薦配置：
⑴CPU：奔騰4型，主頻2.8G以上；
⑵內存：1G及以上（ 否則安裝時會出錯）；
⑶硬盤：C盤可用空間2G以上，軟件（推薦）安裝在C盤；
⑷顯示卡：可提供3D加速的AGP顯示卡、可達到真彩色；
⒉CCD攝像頭或者數碼相機：
分辨率達到450線及以上的CCD攝像頭以及數碼相機均可
