YLM2000倒置金相顯微鏡
概述
YLM2000型是一款全新研發的倒置金相顯微鏡，具有明場、偏光觀察方式，視野范圍大，分辨率高?？评照彰飨到y，光源采用50W進口鹵素燈或5W 長壽命LED燈；電氣采用DC12V低電壓輸入設計使用安全可靠。外形符合人機工程學設計，美觀大方，操作簡便、舒適。該機型可選配數碼工業相機、金相評級軟件，及其他附件，適應多種情況觀察使用。

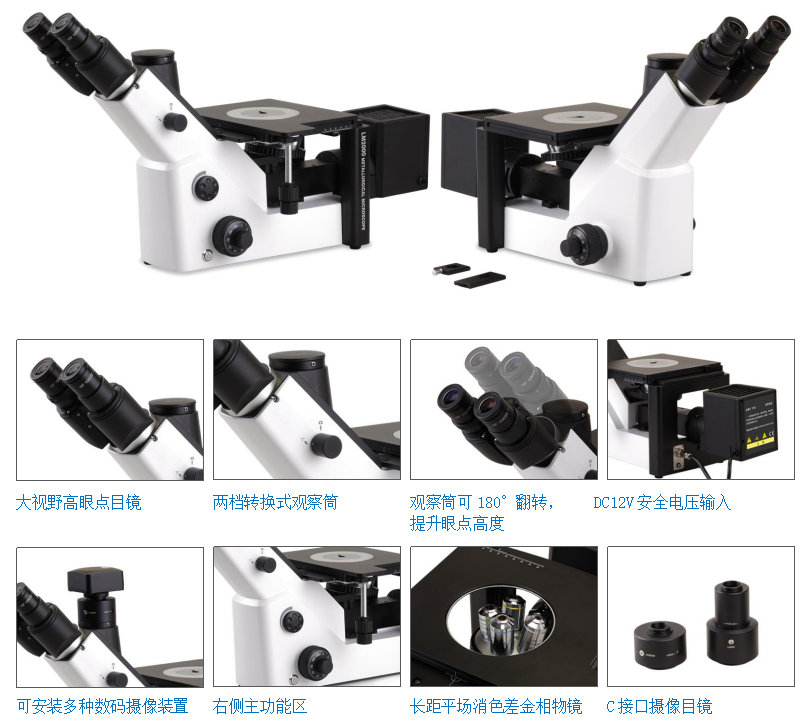

主要功能
采用無限遠光學系統設計，長距平場消色差金相物鏡，大視野、高眼點，分辨率高、成像質量清晰；
● 科勒照明系統，視場背景均勻舒適；
● 照明光源使用12V50W進口鹵素燈或5W長壽命LED，電氣采用安全DC12V低壓輸入；
● 外形設計美觀，符合人機工程學原理，低手位操作、右手主功能區；
● 雙目觀察筒可上下180°翻轉調整，以適應不同身高需求，操作簡便、不易疲勞；
● 可選配數碼攝像裝置（工業相機)、金相評級軟件，亦可升級更多其他附件，以適應更多工況條件使用；
● 適用場合:工廠檢測檢驗、實驗室研究、教學實驗教室等；
● 應用范圍:金屬、礦產、陶瓷、電子等。
技術數據
型號 | YLM2000 |
光學系統 | LIOS無限遠色差校正光學系統 |
放大倍數范圍 | 50×～1000× |
目鏡 | 10X大視野、高眼點平場目鏡，視場數Φ22（單位：mm，Φ23可選） |
物鏡 | 長工作距離無限遠平場物鏡：5×/10×/20×/50×/80×/100×（Dry） |
觀察筒 | 三目觀察筒，45°傾斜，瞳距調節50～75mm，兩檔轉換：100%觀察；70%觀察，同時30%攝影 |
物鏡轉換器 | 五孔轉換器 |
粗微調焦裝置 | 粗微同軸調焦，粗調行程12mm，微調每圈0.2mm，格值2μm，粗調帶松緊調節 |
載物臺 | 三層機械移動載物臺，面積210×180mm，移動范圍50×50mm，游標刻度0.1mm |
光源電氣 | 12V/50W鹵素燈，主機安全低壓直流輸入：12V5A，適配器寬電壓輸入：100V～240V |
照明裝置 | 反射科勒照明光學系統（可配置藍、綠、黃、灰濾色片和磨砂玻璃片） |
偏光裝置 | 起偏器，檢偏器 |
攝像接口 | 1×/0.75×/0.5×C-Mount接口 |
數碼攝像裝置 | 可配置通用C接口數碼攝像裝置及軟件系統 |
數碼照相裝置 | 可配置CANON、NIKON、OLYMPUS等多種數碼相機 |
金相分析系統 | 專業金相分析評級軟件 |
物鏡技術參數及配置 (單位：mm)
物 鏡 | 數字孔徑N.A. | 工作距離 | 配置 | |
長工作距 無 限 遠 平場物鏡 | LPL 5× | 0.15 | 15.00 | ● |
LPL 10× | 0.25 | 10.70 | ● | |
LPL 20× | 0.40 | 11.90 | ● | |
LPL 50× | 0.75 | 3.00 | ● | |
LPL 80× | 0.80 | 2.73 | ○ | |
LPL100×（Dry） | 0.90 | 1.10 | ○ |
注：“●”為標配，“○”為選配
金相效果圖
