重要注意事項和安全信息

Important notices and safety information

YLQ-110Z型金相試樣自動切割機適用于切割各種金屬、非金屬材料的試樣，以便觀察材料金相、巖相組織。

本機帶有循環冷卻裝置，使用配置好的冷卻液可帶走切割時所產生的熱量，避免試樣過熱而燒傷試樣組織。該機使用方便、安全可靠。是工廠、科研單位以及大專院校實驗室制作試樣必備的設備之一。

主要技術指標

Main Specifications

￠ Y軸最大行程：  240mm

￠ Y軸可調手動速度：0.01*0.5mm/s

￠ Z軸可調手動速度：0.01*0.5mm/s

￠ 冷卻方式：        噴水式

￠ 電機功率：  4KW

￠ 最大切割直徑：    φ110mm

￠ 主軸轉速：        2800r/min

￠ 電源：            三相380V、50HZ

￠ 砂輪片規格：      350*2.5*32mm

￠ 外形尺寸：  1060*1450*1650mm

￠ 凈    重：  800KG

操作鍵盤及顯示

Operation keyboard and display

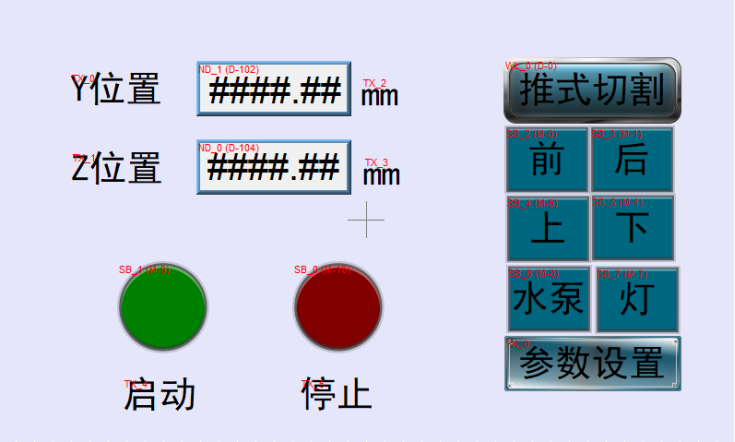

顯示Y軸位置，Z軸位置，切割模式，四個方向按鍵，水泵開關，照明燈開關，啟動安鍵，停止按鍵和參數設置安鍵。

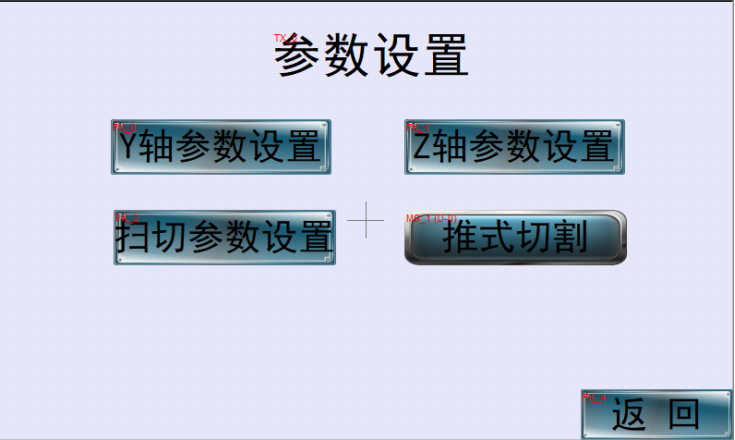

第二畫面由參數設置進入第二畫面如下圖

主要顯示各個參數的設置和切割模式的選擇

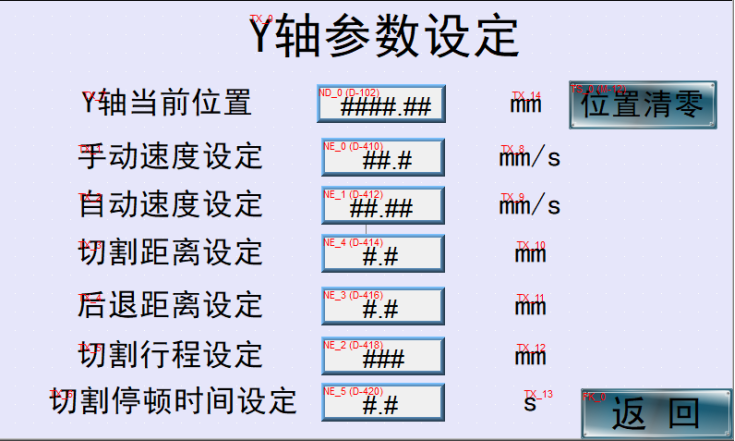

Y軸參數設置畫面

設置Y軸的各個參數：位置，速度，距離的設置。

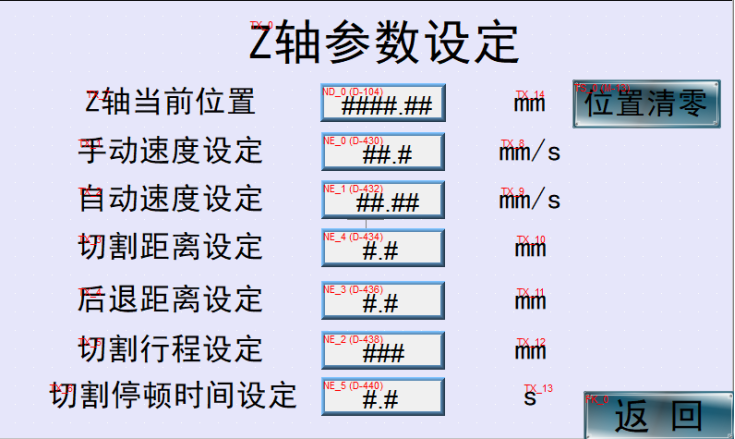

Z軸參數設置畫面

設置Z軸的各個參數：位置，速度，距離的設置。

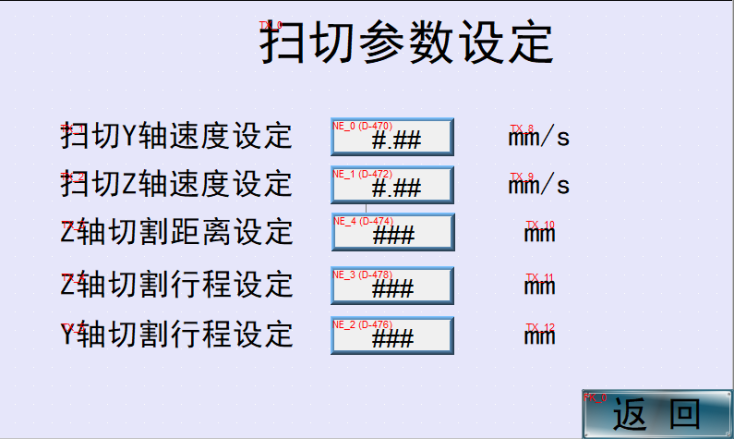

掃式切割設置畫面

設置掃式切割模式的各個參數設定

產品優勢

Product advantages

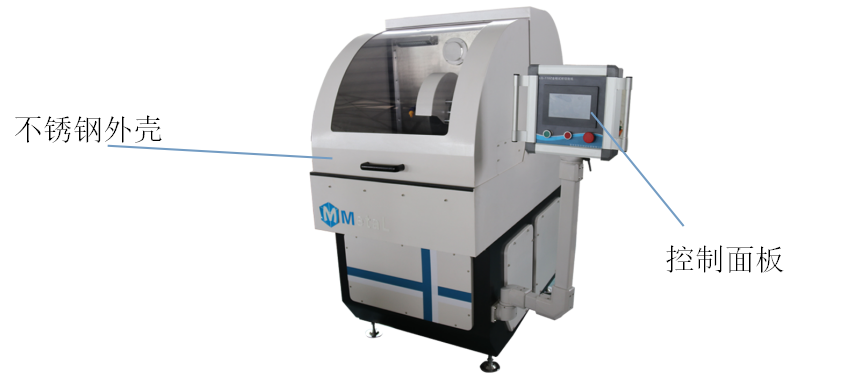

01 本機采用不銹鋼外殼，使該機在外觀上更加美觀大方并具有很好的防腐蝕性。

02  活動控制面板，可根據需要自由進行移動。

03 兩種切割模式（砍式切割、平推切割）

裝 箱 單

Packing List
