概述
便攜式表面粗糙度儀是一種表面粗糙度檢測儀器，可對多種機械加工零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，曲面，小孔，溝槽及車軸等。
主要功能
● 機電一體化設計，體積小，重量輕，使用方便；
● 一體式、分體式自由選擇測量方式，支持側向、向上等多種方向測量；
● 采用 DSP 芯片進行控制和數據處理，速度快，功耗低；
● 多參數 Ra,Rz,Rq,Rt，Rp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku,Rmr; Ry;Rmax，（增強型Rc、RPc、Rk、Rpk、Rvk、Mr1、Mr2 等參數）；
● 160μm 大量程測量范圍（增強型可達320μm）。
● 3.5英寸觸摸彩色液晶顯示器，數字/圖形顯示，帶背光，高亮度，寬視角；
● 簡易按鍵和觸摸屏雙操作；
● 支持藍牙打印和手機APP操作；
● 顯示信息豐富、直觀、可顯示全部參數及圖形；
● 兼容 ISO、DIN、ANSI、JIS 多個國家標準；
● 內置鋰離子充電電池及充電控制電路，容量高、無記憶效應；
● 有剩余電量指示圖標，提示用戶及時充電；
● 可顯示充電過程指示，操作者可隨時了解充電程度
● 連續工作時間大于50個小時
● 超大容量數據存儲，可存儲 100 組原始數據及波形。
● 實時時鐘設置及顯示，方便數據記錄及存儲。
● 具有自動休眠、自動關機等節電功能
● 可靠防電機走死電路及軟件設計
● 顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說 明信息；
● 人體工學殼體設計，堅固、小巧、便攜。
● 可連接電腦和打印機；
● 可打印全部參數或打印用戶設定的任意參數。

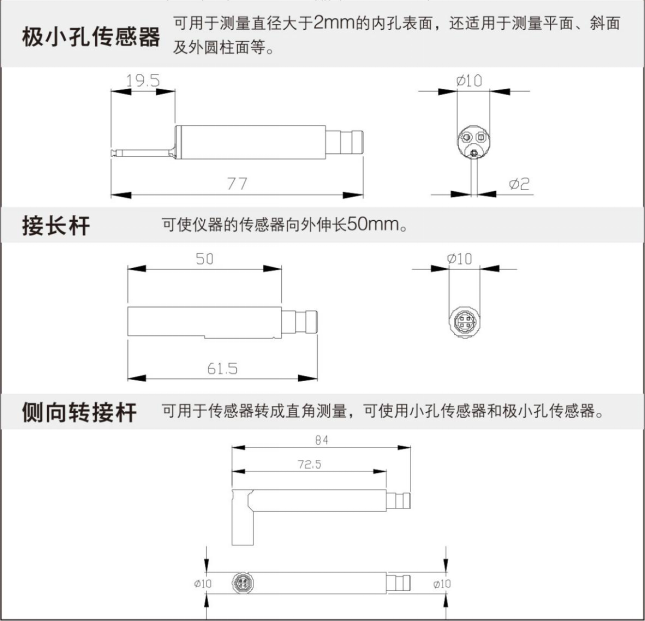

● 可選配藍牙、曲面傳感器、小孔傳感器、測量平臺、傳感器護套、接長桿、微型打印機等附件。
適用材料
金屬與非金屬被測零件表面粗糙度的檢測，適用于多種機加工零件、機械加工制造業、檢測、商檢等部門，尤其適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定，不會對工件產生損傷。
基本原理
本儀器在測量工件表面粗糙度時，先將傳感器搭放在工件被測表面上，然后啟動儀器進行測量，由儀器內部的精密驅動機構帶動傳感器沿被測表面做等速直線滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度會引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏檢波器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP 芯片對采集的數據進行數字濾波和參數計算，測量結果在顯示器上給出，也可在打印機上輸出，還可以與PC 機進行通訊。
規格參數
項目 | U948 | |
測量范圍 | Z軸（垂直） | ±80μm/±160 μm（增強型） |
X軸（水平） | 20mm | |
測量附件 | Z軸 | 0．01μm/±20μm |
0．02μm/±40μm | ||
0．04μm/±80μm | ||
0．08μm/±160μm | ||
測量項目 | 參數
| Ra,Rz,Rq,RtRp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku,Rmr; Ry;Rmax，Rc，RPc，Rk，Rpk，Rvk，Mr1，Mr2 |
標準 | ISO,ANSI,DIN,JIS | |
圖形 | 支承率曲線，粗糙度輪廓，直接輪廓 | |
濾波器 | RC,PC-RC,Gauss,D-P | |
取樣長度(lr) | 0.25,0.8,2.5mm | |
評定長度（ln） | Ln= lr×n n=1~5 | |

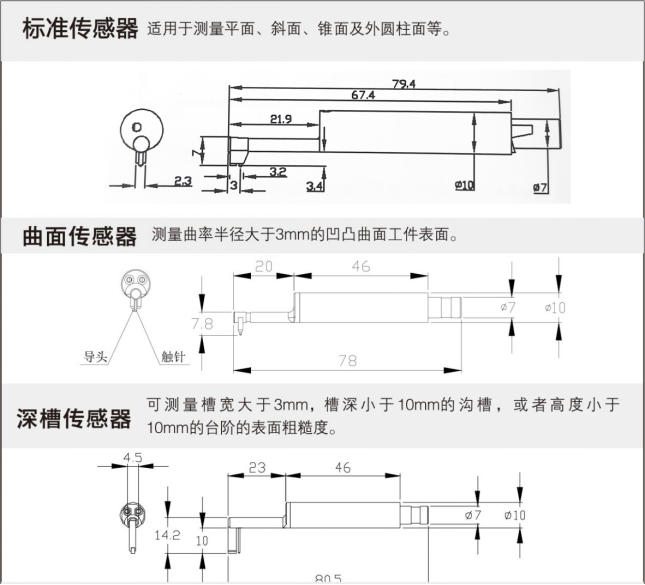

傳感器
| 測量原理 | 位移式差動電感 |
觸針 | 天然金剛石，90錐角，5μm針尖半徑 | |
測力 | <4mN | |
導頭 | 硬質合金，滑行方向半徑40mm | |
滑行速度 | lr=0.25, Vt=0.135mm/s | |
lr=0.8, Vt=0. 5mm/s | ||
lr=2. 5, Vt=1mm/s | ||
返回 Vt=1mm/s | ||
示值誤差 | 不大于±10% | |
示值變動性 | 不大于6% | |
電源 | 內置3300mAh鋰離子充電電池，DC5V充電器充電 | |
外形尺寸 | 主機：64*53*160mm 驅動器：23*27*115mm | |
重量（主機） | 約380g | |
工作環境 | 溫度：- 20℃~40℃ 濕度：<90% RH | |
儲存運輸環境 | 溫度：- 40℃~60℃ 濕度：<90% RH | |
測量范圍
參 數 | 顯 示 范 圍 |
Ra,Rq | 0.005μm ~ 30μm |
Rz,R3z,Ry,Rt,Rp,Rm | 0.02μm ~ 320μm |
Sk | 0 ~ 100% |
S,Sm | 1mm |
tp | 0 ~ 100% |

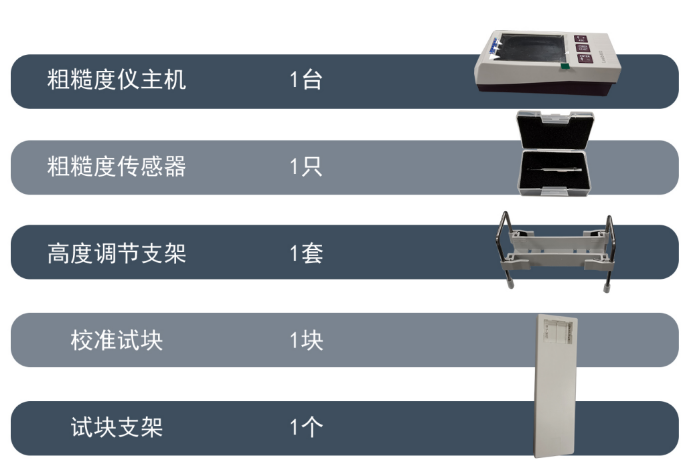

標準配置
粗糙度儀主機 | 1臺 |
傳感器驅動器 | 1個 |
驅動器連接線 | 2根 |
標配傳感器 | 1個 |
多刻線標準樣塊 | 1塊 |
試塊支架 | 1塊 |
可調高度支架 | 1個 |
電源適配器 | 1套 |
說明書 | 1個 |
合格證 | 1個 |
保修卡 | 1個 |

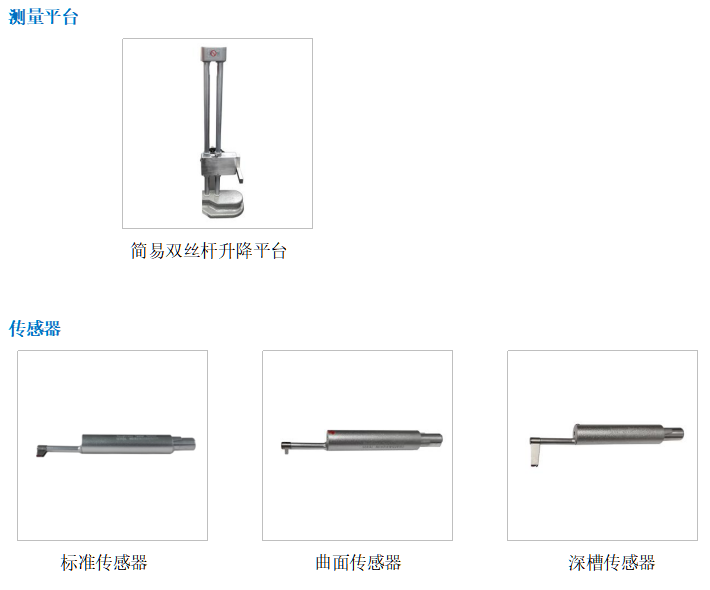

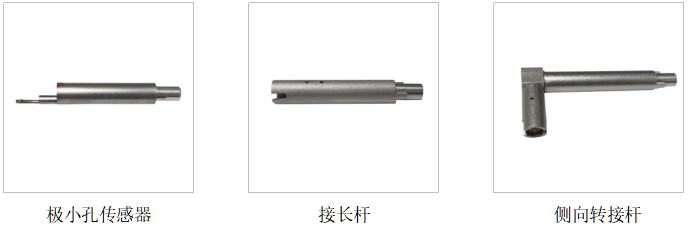

選配

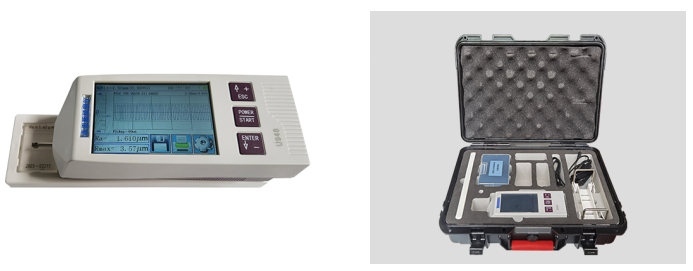

產品展示
